Créer de nouveaux éléments et variantes

IMPORTANT - Veuillez noter ce qui suit lorsque vous travaillez avec des variantes personnalisées pour des brides ou des éléments avec des brides

Vous pouvez utiliser les fonctions de boulonnage du module Tuyauteries+Process pour placer des boulonnages sur des jonctions à bride. Pour s'assurer que les boulons correspondent aux brides, les fonctions évalueront les variables de la variante d'élément à laquelle la bride appartient. Ceci doit également être pris en compte si vous construisez vos propres éléments/variantes avec des jonctions à bride, car sinon, des problèmes se produiront lors de leur modification par les fonctions de boulonnage.

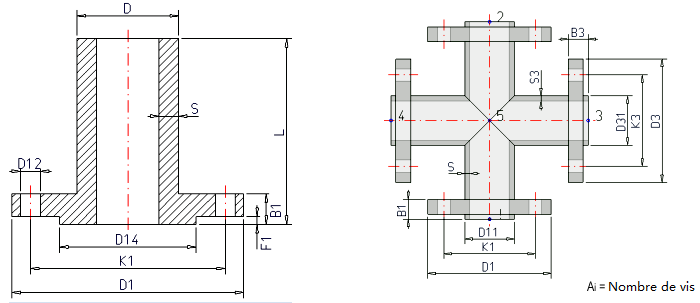

Le tableau suivant présente les listes de variables. La deuxième position de la désignation de la variable doit correspondre au numéro de jonction. La liste se réfère ici à l'exemple de la première jonction d'un élément.

Par conséquent, les variables de la deuxième jonction auront les désignations B2, C2, F2, A2, D22.

D'autres règles spécifiques aux éléments s'appliquent lors de l'évaluation :

1. Si les variables C1 et F1 sont définies dans une bride détachée, la longueur de serrage du boulonnage sera déterminée par la valeur C1+F1 au lieu d'utiliser B1.

2. Pour les brides pleines, la variable L sera utilisée à la place de B1 pour déterminer la longueur de serrage, à condition que L ait été défini.

La valeur des variables NI (n majuscule, i majuscule, et non "1" !) est utilisée comme attribut supplémentaire lors de la création ou de l'interrogation d'une fiche d'article dans HELiOS. Elle représente le diamètre nominal en pouces (inch).
