Chanfreiner

Standard 3D > Modifier > Chanfreiner

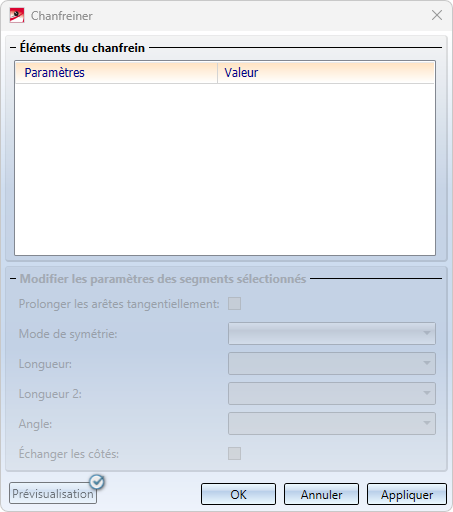

Pour chanfreiner les arêtes et les surfaces, la fenêtre de dialogue Chanfreiner s'ouvre.

Manière générale de procéder

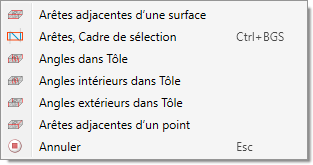

Sélectionnez sur la scène les arêtes et/ou surfaces que vous souhaitez chanfreiner. Par un clic droit sur l'élément à chanfreiner, vous accédez à un menu contextuel pour d'autres possibilités de sélection. Vous pouvez, par exemple, également sélectionner des angles d'une tôle.

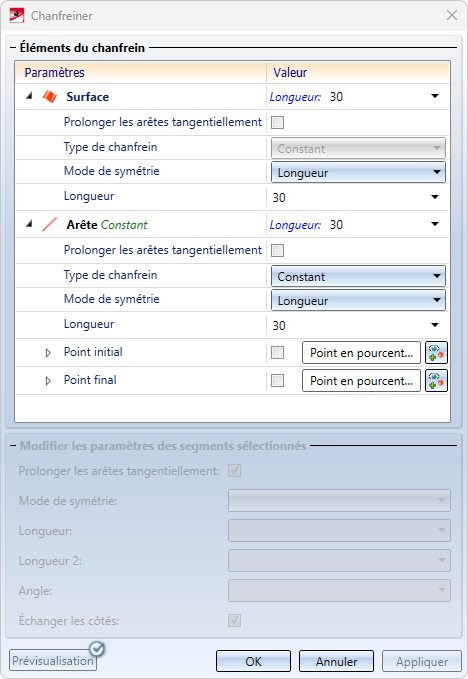

Tous les éléments sélectionnés seront indiqués dans la fenêtre de dialogue dans l'encart des Éléments de chanfrein.

Spécifiez, pour chaque élément sélectionné, les options du chanfrein, par exemple, la longueur du chanfrein, l'angle du chanfrein, le mode de chanfrein (constant ou variable) ou le traitement des arêtes tangentiellement continues.
Si vous souhaitez contrôler les chanfreins avant de les appliquer à la scène, cliquez alors sur le bouton Prévisualisation. HiCAD chanfreine alors temporairement les éléments sélectionnés en fonction des paramètres du chanfrein indiqués. Vous avez alors la possibilité de modifier les paramètres dans la liste.
Vous avez, sous Modifier les paramètres des segments sélectionnés, la possibilité de modifier en une seule fois plusieurs paramètres pour tous les éléments sélectionnés dans la liste.

Les boutons :

Prévisualisation	Si la case est cochée, l'aperçu sera activé automatiquement. Sinon cliquez sur le bouton Prévisualisation pour l'activer.
OK	Tous les éléments de la liste seront chanfreinés. La fenêtre sera fermée.
Annuler	La fenêtre sera fermée sans appliquer les paramètres du chanfrein.
Appliquer	Tous les objets de la liste seront chanfreinés. La liste des objets à chanfreiner sera supprimée, la fenêtre restera ouverte. Vous pouvez sélectionner d'autres éléments à chanfreiner. Pour appliquer les chanfreins, vous pouvez également cliquer avec le bouton du milieu de la souris, autrement dit vous n'êtes pas obligé de repasser par la fenêtre de dialogue pour appliquer.

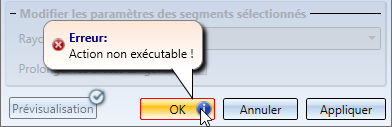

Si le chanfrein n'est pas possible avec les paramètres sélectionnés, le symbole apparaît alors au niveau du bouton OK, par exemple :

À savoir :

L'élément à chanfreiner doit être un solide, en d'autres termes, les surfaces de l'élément doivent former un volume.
Toutes les arêtes identifiées doivent appartenir au même élément.
Tant que vous ne quittez pas la fenêtre à l'aide du bouton OK ou Annuler, vous pouvez chanfreiner d'autres arêtes.
La saisie de valeurs dans la fenêtre de dialogue peut contenir des variables et des formules. Vous pouvez en outre accéder à un menu contextuel avec d'autres options de saisie à l'aide d'un clic droit de la souris. Par exemple, les valeurs peuvent également être récupérées de la scène.
La fonction peut également être utilisée à partir de HiCAD API.
Si le mode d'identification Capture d'élément aux. est activé, cette fonction est alors également disponible dans les menus contextuels des arêtes et des surfaces.
Les arêtes / surfaces chanfreinées d'un élément peuvent être modifiées ultérieurement au moyen du Feature Chanfreiner.
