Transposer un élément
Ces fonctions permettent de transposer l'objet actif, autrement dit de le déplacer et de le pivoter en une seule étape. Vous disposez pour cela des fonctions suivantes :
|
|
Transposer l'élément, Déplacer + Pivoter Déplace et pivote l'objet en cours en spécifiant le vecteur de déplacement et l'axe de rotation. |
|
|
Transposer l'élément, via deux plans Déplace et pivote l'objet en cours en spécifiant deux plans. |
Transposer l'élément, Déplacer + Pivoter
Standard 3D > Transformer > Déplacer > Déplacer + Pivoter
L'élément actif sera déplacé et pivoté en une seule étape.
- Déterminez le vecteur de déplacement en spécifiant deux points.
- Identifiez l'axe de rotation. Pour cela, les mêmes possibilités que pour la fonction Pivoter un élément 3D s'offrent à vous.
- Saisissez l'angle de rotation.
Pour déplacer et pivoter un élément en une seule étape, vous pouvez également recourir à la fonction Transposer, via points d'appui. La transformation s'effectue alors en spécifiant trois paires de points d'appui. Les points d'appui sur l'élément seront transformés par les points d'appui correspondants sur la scène.
Pour répéter un élément, cette fonction n'est pas disponible.
Transposer, via plans
Standard 3D > Transformer > Déplacer > Transposer, via plans
Cette fonction permet de transposer l'objet actif, autrement dit de le déplacer et de le pivoter en une seule étape. L'objet peut être soit un élément individuel, soit une liste d'éléments.
Après avoir exécuté la fonction, sélectionnez d'abord un plan sur l'objet, puis un plan sur la scène. Les éléments sont transformés de manière à faire coïncider les systèmes de coordonnées des deux plans.

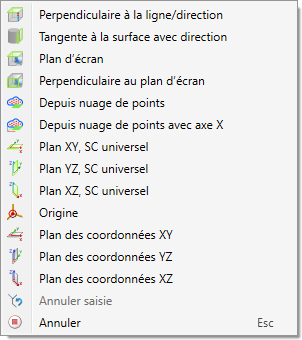

Pour déterminer les plans, vous pouvez, de la même manière que pour la création d'esquisses, également utiliser les fonctions du menu contextuel.
Dès que le plan serait entièrement défini sur la scène avec le prochain clic, un aperçu de l'élément transformé ou de la liste d'éléments s'affiche.
Exemple - Transformation d'un élément individuel par Transposer :
Exemple - Répétition d'une sélection multiple par Transposer :
