Annoter une soudure
Cotation+Annotation 3D > Symboles > Ajouter un symbole de soudure
À l'aide de cette fonction, vous pouvez ajouter un symbole de soudure à des cordons de soudure déjà présents. Le symbole se compose d'une flèche et d'une ligne de référence, ainsi que d'autres indications reprises de la soudure, par exemple :
- L'épaisseur de soudure
- Le symbole pour la forme de la soudure (ex : soudure d'angle, concave, etc.)
- La longueur de soudure
- Le procédé de soudage et le repérage de la soudure
- La cote secondaire
- La catégorie de contrôle
- La matière additionnelle
- Le groupe d'évaluation

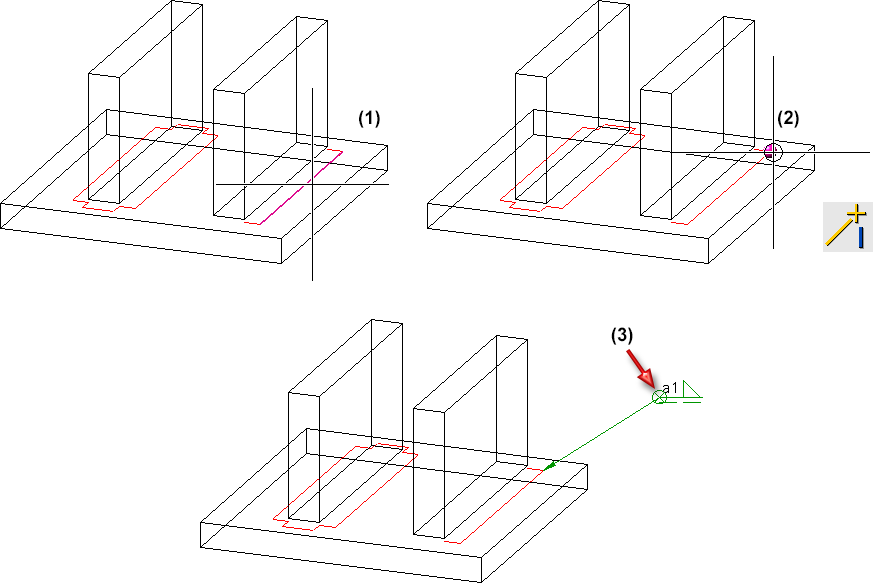

- Sélectionnez la ligne d'une soudure présente.
-
Déterminez le point d'attache de l'annotation de la soudure, c'est-à-dire le point initial de la flèche ; sélectionnez pour cela un point ou une arête. Si vous sélectionnez une arête, le point d'attache sera perpendiculaire au point d'identification par rapport à l'arête.
-
Déterminez enfin le point initial de la ligne de référence en sélectionnant un point.
L'annotation du cordon de soudure est ajoutée. La fonction reste cependant active, autrement dit vous pouvez sélectionner d'autres lignes de soudure à annoter ou mettre fin à la fonction par le bouton du milieu de la souris.
À savoir :

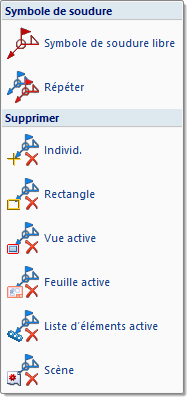

- Cette fonction est également disponible sous Cotation+Annotation 3D > Symboles > Soudure. Dans le menu déroulant de la fonction, vous retrouvez des fonctions pour supprimer et répéter les symboles de soudures.

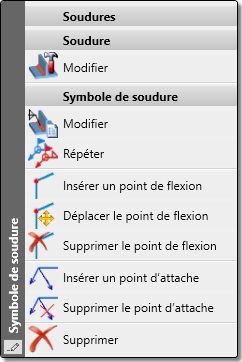

- Pour modifier l'annotation de la soudure, cliquez avec le bouton droit de la souris sur l'annotation et sélectionnez dans le menu contextuel la fonction de votre choix.
- La position de l'annotation peut également être déplacée par la suite par glisser-déplacer (drag & drop). Si vous cliquez par exemple sur la flèche et vous maintenez le bouton gauche de la souris enfoncé, vous pouvez déplacer l'annotation dans son entier. Si c'est la ligne de référence que vous cliquez, en maintenant le bouton gauche de la souris enfoncé, vous pouvez pivoter l'annotation autour du point d'attache et allonger/raccourcir la flèche.
