Ensembles et éléments non concernés par les dimensions

Tous les éléments ne sont pas pertinents pour le calcul des dimensions des ensembles. Citons par exemple :

• les éléments auxiliaires qui ne sont là que pour la conception CAO et qui ne font pas partie de la modélisation proprement dite (pièces de support),
• pièces d'accessoires, comme les joints qui sont bien souvent modélisés depuis longtemps,
• les éléments qui sont démontés ou relevés pour le transport.

C'est pourquoi HiCAD offre la possibilité de considérer ces éléments comme non concernés par les dimensions. Ces éléments seront alors ignorés dans tous les éléments subordonnés et les ensembles lors du calcul de leurs dimensions.

Pour définir un élément comme non concerné par les dimensions, il faut lui attribuer l'attribut d'élément Ignorer pour les dimensions (Nom d'attribut : #NDR, Type d'attribut : Entier). Si cet attribut a la valeur 1, il sera alors considéré comme non pertinent pour les dimensions.

Pour pouvoir utiliser cet attribut, vous devez compléter manuellement le masque des attributs et/ou la fenêtre des propriétés de l'ICN. À la livraison de HiCAD, cet attribut ne fait pas partie par défaut des masques et fenêtres.



Un exemple :

Dans la fenêtre de dialogue des Attributs d'élément (3D) et dans la fenêtre des Propriétés correspondante dans l'ICN, il vous faut disposer de l'attribut #NDR.

Vous devez donc compléter les fichiers

• brw_3dteil.hdb (Propriétés) et
• BRW_3DTEIL.HDX (Attributs d'élément)

en conséquence, par exemple, de la façon suivante :

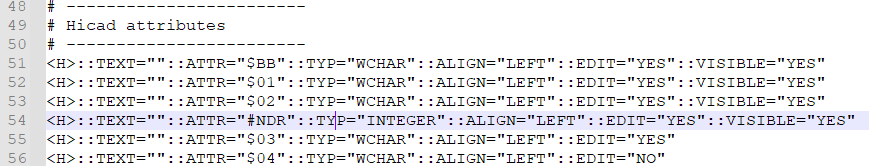

Détail du fichier HDB

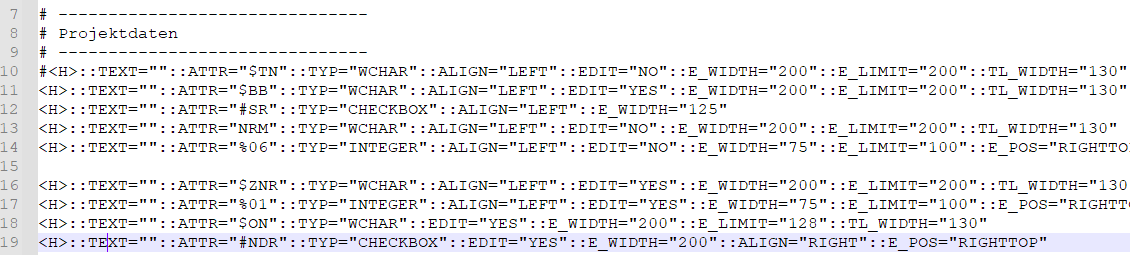

Détail du fichier HDX

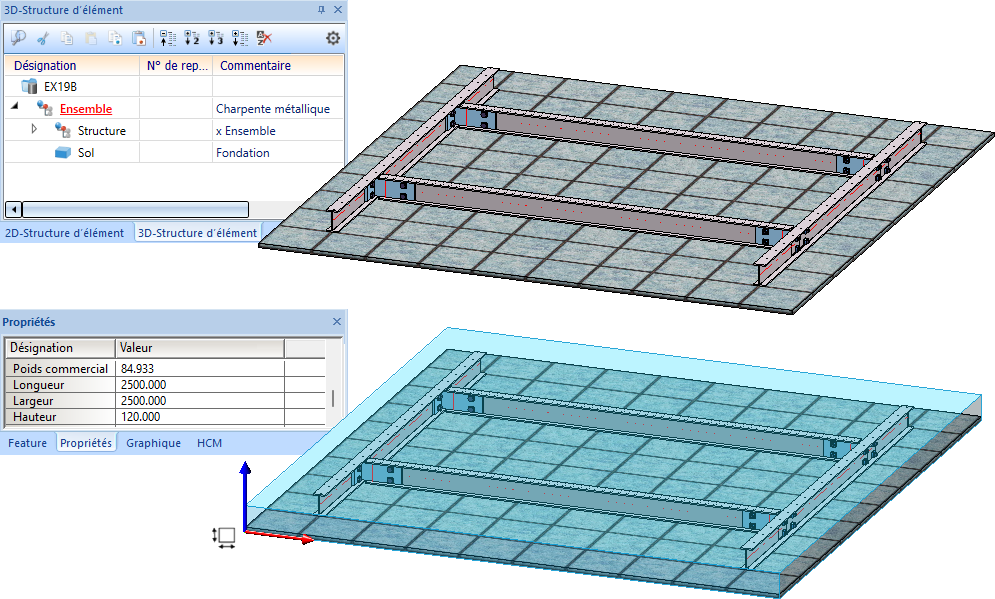

Observons l'exemple suivant d'un ensemble composé d'une structure de profilés et d'un sol.

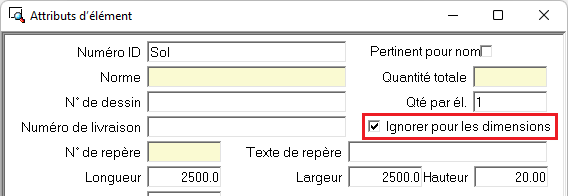

Le sol ne doit toutefois pas être pris en compte dans le calcul, il n'est qu'un élément d'aide à la construction. C'est pourquoi nous attribuons au sol l'attribut Ignorer pour les dimensions.

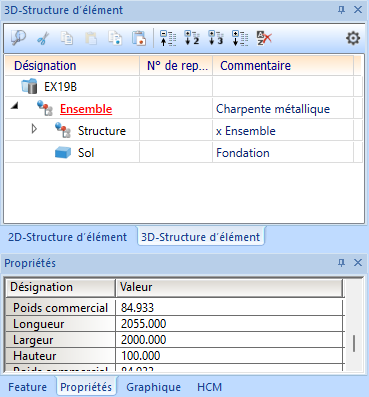

Le sol est désormais ignoré dans le calcul des dimensions de l'ensemble.

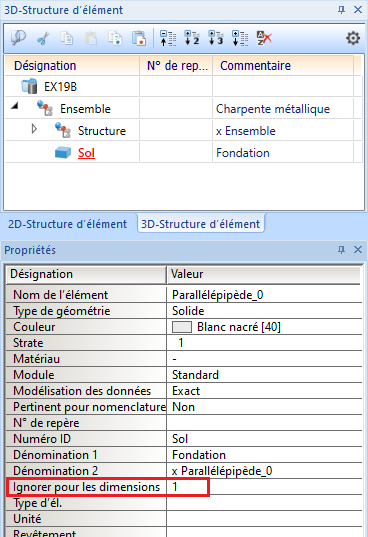

Cela s'affiche également pour le sol dans la fenêtre Propriétés de l'ICN .
