Vue de détail
Élément 2D > Aides > Menu déroulant Perçage > Détail > Contour
Ces fonctions permettent de créer un élément à partir d’un détail et de l’ajouter à un élément à l’échelle de votre choix.
-
Indiquez l’échelle du détail.
- Sélectionnez la vue de détail en traçant un cadre de sélection ou en sélectionnant un contour, selon la fonction choisie.
La coupe est agrandie avant d’être affichée.
- Identifiez le point d’appui de la coupe et un autre dans la scène.
La vue de détail sélectionnée est caractérisée par un cercle en pointillés.
- Pour donner une dénomination au détail, indiquez le point initial et le point final de la ligne de référence du nom, puis indiquez la dénomination de votre choix.
- Indiquez l’emplacement du nom sur le détail.

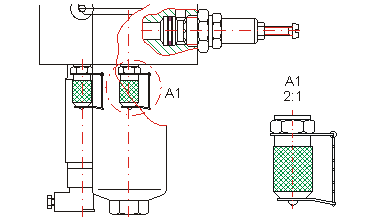

Vue de détail A1 à l’échelle 2:1.
