Perçages
Créer des perçages depuis la vue de dessus ou la vue latérale
Éléments 2D > Aides > Menu déroulant Perçage > Perçage, vue latérale
Ces fonctions permettent de créer un perçage individuel avec un trou de passage doté d’une croix centrale. Vous pouvez ajouter plusieurs perçages à l’élément actif depuis la vue du dessus ou la vue latérale.
- Indiquez le diamètre du perçage. Si vous utilisez la vue latérale, indiquez également la longueur du perçage.
- Sélectionnez l’angle de direction.
- Indiquez l’emplacement du point d’appui.
Vous pouvez mettre fin à la fonction en faisant un clic droit.

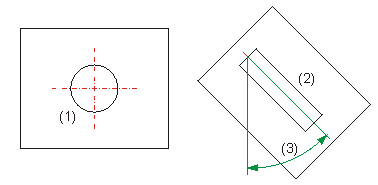

(1) Vue du dessus
(2) Vue latérale
(3) Angle de direction
de 45°

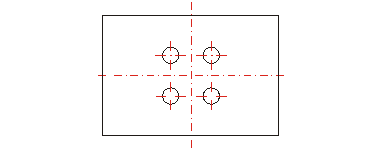

Gabarit de perçage, vue de dessus
Élément 2D > Aides > Gabarit de perçage, vue de dessus
Permet de créer un gabarit de perçage complet avec un nombre de rangées de perçages verticaux et horizontaux de votre choix.
-
Indiquez le diamètre des perçages ainsi que leur nombre dans la direction horizontale et verticale.
-
Indiquez la distance séparant les rangées horizontales et verticales, puis confirmez votre saisie en cliquant sur OK.
-
Sélectionnez l’angle de direction.
-
Indiquez l’emplacement du point d’appui.
Vous pouvez ajouter plusieurs gabarits de perçage à l’élément actif.
Vous pouvez interrompre la fonction en faisant un clic droit.
Trous en cercle, vue de dessus
Élément 2D > Aides > Menu déroulant Gabarit de perçage > Trous en cercle, vue de dessus
Permet de créer des cercles comprenant le nombre de perçages de votre choix.
- Indiquez les paramètres de perçage du cercle.
- Fermez la boîte de dialogue en cliquant sur OK.
- Sélectionnez l’angle de direction.
- Indiquez l’emplacement du point d’appui.
Vous pouvez mettre fin à la fonction en faisant un clic droit.

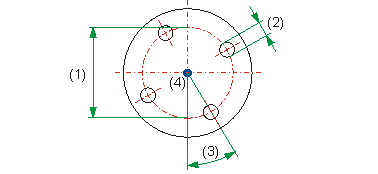

(1) Diamètre du cercle
(2) Diamètre de perçage
(3) Saisie de l’angle de direction
de 30°
(4) Point d’appui dans la scène
À savoir :
Pour afficher temporairement les perçages dans l’ICN, faites un clic droit sur le nom de la construction dans l’ICN. Dans le menu contextuel qui apparaît à l’écran, sélectionnez ensuite la fonction Afficher/Masquer les éléments aux.
