Définir les éléments à occulter

Définir les éléments à occulter

Élément 2D > Occultation > Occulter l’élément

La fonction Occulter l’élément permet de changer un élément en contour d’occultation.

  1. Identifiez tout d’abord l’élément que vous souhaitez occulter.

  2. Sélectionnez ensuite l’élément occultant, puis mettez fin au processus d’identification en faisant un clic droit.

Pour afficher l'occultation, exécutez le groupe de fonctions Arêtes 2D occultées masquées. Ce groupe permet également de définir si les lignes occultées doivent être affichées selon un type de ligne spécifique.

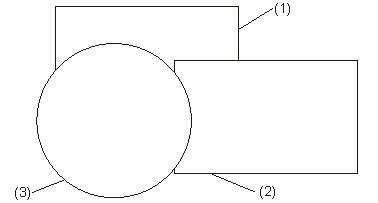

(1) Élément 1, Niveau 1
(2) Élément 2, Niveau 2
(3) Élément 3, Niveau 3

Définir un contour d’occultation

Élément 2D > Occultation > Menu déroulant Occulter l’élément > Contour d’occultation

Pour pouvoir afficher une occultation, il est nécessaire de définir préalablement un contour d’occultation. Le plan d’affichage n’est actif que lorsqu’une zone ou un contour d’occultation est défini.

  1. Identifiez le début du contour.

  2. Attribuez un niveau au contour.

  3. Indiquez si vous souhaitez que le plan des éléments secondaires soit corrigé en fonction du plan de l’élément principal.

Vous pouvez ajouter d’autres contours dans l’ordre de votre choix et leur attribuer différents niveaux d’occultation.

  1. Faites un clic droit pour mettre fin au processus d’identification.

Pour afficher l’occultation, activez la fonction Masquer les arêtes occultées.

Définir un contour d’exclusion

Élément 2D > Occultation > Définir un contour d’exclusion

Permet de sélectionner un contour de l’élément actif afin d’exclure un élément des éléments affectés par une occultation, p. ex. un perçage à réalisé l’intérieur d’une tôle.

Pour ce faire, l’élément actif doit disposer d’un contour occulté et d’un autre contour pouvant être défini comme exclusion.

  1. Identifiez le point initial du contour d’exclusion.

  2. Faites un clic droit pour mettre fin à l’identification.

  3. Sélectionnez la fonction Redessiner pour afficher l’exclusion.

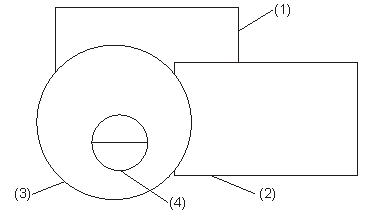

(1) Élément 1, Niveau 1
(2) Élément 2, Niveau 2
(3) Élément 3, Niveau 3
(4) Contour d’exclusion
