Répéter une ligne-élément
Les fonctions pour polylignes du groupe de fonctions Répéter permettent de
- copier et déplacer ;
- copier et faire pivoter ;
- copier et refléter des polylignes en les sélectionnant individuellement, depuis un contour ou à l’aide d’un cadre de sélection.
Répéter et déplacer une ligne-élément
Géométrie 2D > Répéter > Copier + Déplacer la LE, esquisser
Géométrie 2D > Répéter > Copier + Déplacer la LE, librement
Ces fonctions permettent de copier et de déplacer des lignes-éléments individuelles ou des polylignes fermées. Si vous utilisez le type d’identification Individuel et que vous activez une ligne appartenant à une polyligne fermée, alors celle-ci sera décomposée en plusieurs lignes-éléments.
-
Sélectionnez le type d’identification.
-
Identifiez la ligne-élément.
-
Indiquez le vecteur de déplacement.
Si vous avez sélectionné la fonction Copier + déplacer la LE, esquisser, vous pouvez utiliser les fonctions de la technique d’esquisse.
Vous pouvez ensuite identifier d’autres lignes-éléments, ou faire un clic droit pour ouvrir le menu de sélection et changer de type d’identification. Faites un deuxième clic droit pour ouvrir le menu des fonctions. Appuyez sur le bouton central de la souris pour mettre fin à la fonction.

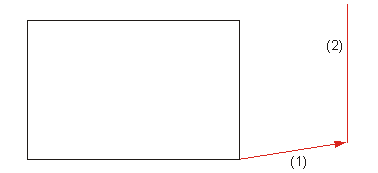

(1) Vecteur de déplacement
(2) Ligne-élément copiée et déplacée
Répétition et point de rotation
Géométrie 2D > Répéter > Copier + Pivoter la LE
Cette fonction permet de copier et de faire pivoter les lignes-éléments individuelles et les polylignes.
-
Sélectionnez le type d’identification.
-
Identifiez la ligne-élément ou la polyligne.
-
Pour terminer, indiquez le point de rotation et la valeur d’angle interne.
Vous pouvez identifier d’autres lignes-éléments ou faire un clic droit pour ouvrir le menu de sélection et changer de type d’identification.

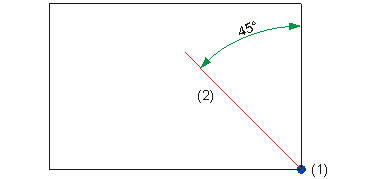

(1) Point de rotation
(2) Ligne-élément copiée et pivotée
Répéter et refléter des éléments
Géométrie 2D > Répéter > Copier + refléter la LE, via ligne
Géométrie 2D > Répéter > Copier + refléter la LE, via 2 points
Ces fonctions permettent de copier et de refléter les lignes-éléments individuelles et les polylignes.
-
Sélectionnez le type d’identification.
-
Identifiez la ligne-élément ou la polyligne.
-
Indiquez l’axe de réflexion.
Selon la fonction sélectionnée, vous pouvez le déterminer en indiquant soit une ligne, soit 2 points.
Vous pouvez ensuite identifier d’autres lignes-éléments, ou faire un clic droit pour ouvrir le menu de sélection et changer de type d’identification.

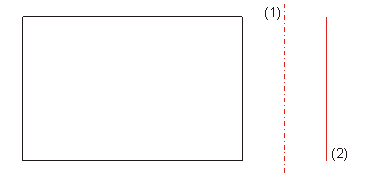

(1) Axe de réflexion
(2) Ligne-élément copiée et reflétée
