Textes additionnels de cotations
Le groupe de fonctions Textes additionnels de cote de la barre de menu Cotation + Annotation 2D > Modifier permet d’accéder aux fonctions de modification des textes supplémentaires.
|
Fonctions |
Description |
|
|---|---|---|
|
|
Permet de définir et de modifier les textes additionnels de cote. |
|
| Menu déroulant Textes additionnels | ||
|
|
Remplacer le chiffre de cote par un texte |
Permet de remplacer le chiffre de cote par un texte. Cette fonction est similaire à la fonction Textes additionnels de cote, à la différence que le chiffre de cote est ici masqué. |
|
|
Permet de définir des symboles de cotation. Vous pouvez choisir d’afficher le 1er ou le 2e symbole depuis la partie supérieure de la fenêtre. Choisissez les symboles de votre choix depuis la partie inférieure de la fenêtre. |
|
|
|
|
|
|
|
Modifier hauteur |
Permet de modifier la taille des textes. |
|
|
Supprimer |
Permet de supprimer les textes et d’afficher le chiffre de cote. |
Textes additionnels de cotations
Cotation + Annotation 2D > Modifier > Textes additionnels

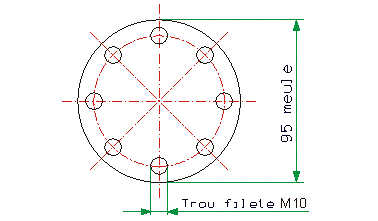

Cette fonction permet de placer des textes additionnels avant ou après les chiffres de cote ou de remplacer complètement les chiffres de cote. Exécutez la fonction pour ouvrir la fenêtre Texte additionnel de cote.
-
Identifiez le chiffre de cote.
- Saisissez votre texte dans la fenêtre Texte additionnel de cote qui apparaît à l’écran, puis confirmez votre choix en cliquant sur OK.
Vous pouvez ensuite indiquer un nouveau chiffre de cote ou faire un clic droit sur la fenêtre des symboles.
Boîte de dialogue Texte additionnel de cote
La boîte de dialogue des textes additionnels de cotations possède les options de configuration suivantes :
- Hauteur de texte
|
|
Permet de définir la taille du texte selon une valeur numérique. |
- Texte additionnel 1/Texte additionnel 2
|
|
Active le champ de saisie du texte additionnel |
|
|
Distance horizontale séparant le texte additionnel du chiffre de cote. |
|
|
Distance verticale séparant le texte additionnel du chiffre de cote. |
- Chiffre de cote
|
|
Affiche le chiffre de cote. |
|
|
Modifie l’ordre des textes additionnels et du chiffre de cote. |
- Ajouter un texte existant
Cette barre d'outils permet d’ajouter des textes copiés dans le presse-papiers
, des textes existants ou des caractères spéciaux au texte additionnel existant. Pour copier des textes dans le presse-papiers, cliquez sur le symbole
. Pour ajouter des textes depuis une liste déroulante, sélectionnez le texte de votre choix, puis cliquez sur le symbole
.
La fonction Charger le texte depuis un fichier
permet de charger des fichiers ASCII ou des textes formatés (*.RTF, RichText). Notez que seule la première ligne du fichier est prise en compte.
- Fond
Ces boutons permettent de changer temporairement l’arrière-plan des champs de saisie des textes, ce qui est recommandé lorsque les couleurs des polices de texte ne sont pas adaptées à la couleur de l’arrière-plan, rendant les textes difficilement lisibles.
- Zoom
Les fonctions de zoom permettent d’agrandir et de réduire la taille des textes des champs de saisie.
