Cote d’angle individuelle

Cotation et annotation 2D > Cote individuelle > Menu déroulant Variable > Cote linéaire, via points

Cette fonction permet de créer une cote individuelle pour angle.

1. En fonction du type d’identification choisi (points ou lignes), sélectionnez deux côtés ou 4 points (2 pour chaque côté).
2. Indiquez un second point pour définir l’orientation de la cotation.

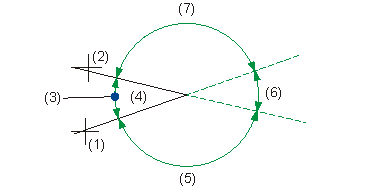

(1) Première droite
(2) Seconde droite
(3) Orientation de la cotation

Pour les angles inférieurs à 180 °, il est possible d’ajouter des cotations à l’angle formé par les deux côtés (4) ainsi qu’à l’apex de l’angle (6) et aux deux autres angles (5) et (7).

Cote d’angle (2D)
