Cote d’arc de cercle

Cotation et annotation 2D

Permet de créer une cote d’arc de cercle indiquant la longueur de l’arc au lieu de son ouverture.

Vous pouvez identifier l’arc de cercle de plusieurs façons :

• à l’aide de l’arc ;

• à l’aide de l’arc et de 2 points (Arc-P-P) ;
• à l’aide du point médian de l’arc et de deux points (P-P-Centre).

Vous pouvez également les tracer sous forme de cotes parallèles, de cotes en série et de cotes individuelles.

Les lignes d'attache sont tracées à la parallèle des bissectrices projetées du cercle en partant du point final de l’arc de cercle. La ligne de cote est tracée de façon à rester concentrique au cercle.

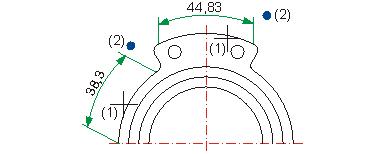

(1) Arc de cercle
(2) Emplacement du chiffre de cote



Fonctions		Description
	Cote individuelle via arc de cercle   Cote individuelle, Arc-P-P   Cote individuelle, P-P-Centre	Ces fonctions permettent de créer des cotes individuelles. Identifiez l’arc de cercle et un point afin de déterminer l’emplacement du chiffre de cote.
	Cote en série, via arc de cercle   Cote en série, Arc-P-P Cote en série, P-P-Centre	Ces fonctions permettent de créer des cotations en série. Les cotations de ce type d’ensembles sont tracées au même niveau que la première cotation et peuvent présenter différents écarts ou différents angles. (1) Arc (2) Point du chiffre de cote (3) Point suivant
	Cote parallèle, via arc de cercle Cote parallèle, Arc-P-P   Cote parallèle, P-P-Centre	Ces fonctions permettent de créer des cotes parallèles regroupant plusieurs unités de cotation partageant un point initial commun.

Cote d’angle (2D) • Cotations (2D)
