Structure des feuilles HiCAD

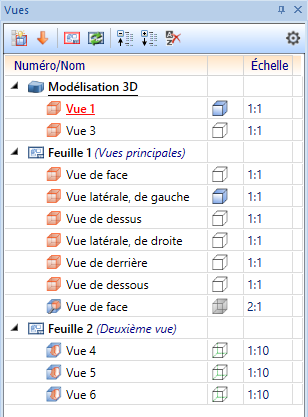

La structure des feuilles d'une scène HiCAD ou d'un dessin (fichier SZA) :

sera transférée à la fiche de document HELiOS et peut, à partir de là, être visualisée dans le masque détaillé du document à l'onglet Structure des feuilles :

À savoir :

• Si aucune structure des feuilles n'a encore été transférée de HiCAD à HELiOS par enregistrement, le message "Aucune structure existante" s'affiche à cet endroit.

• Comme la structure des feuilles n'est transmise à HELiOS que par l'enregistrement dans HiCAD, elle n'est pas disponible pour les documents SZA qui ont été transférés dans HELiOS, par exemple, par l'importation en série ou par glisser-déposer.

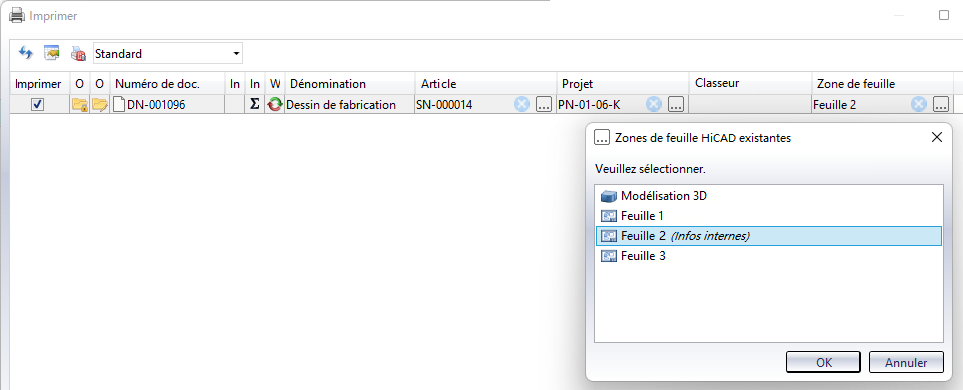

Lors de l'impression de documents via HELiOS, la structure des feuilles est représentée en conséquence pour la sélection de la zone de feuille à imprimer :

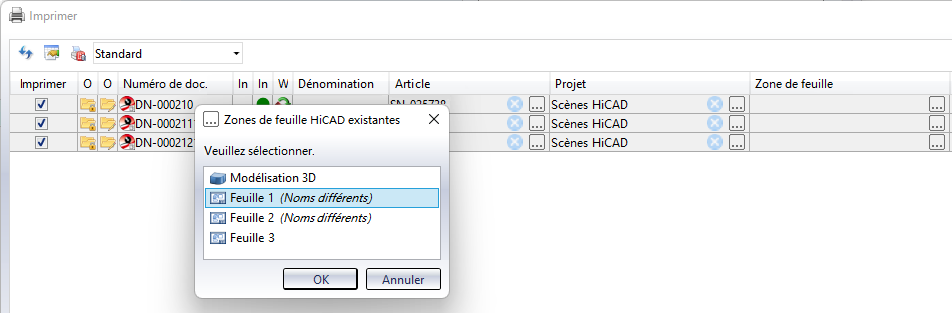

Pour une sélection multiple de documents dans la fenêtre d'Impression, un "regroupement" de toutes les feuilles disponibles (dans l'ordre croissant du numéro de feuille) est affiché lors de la sélection des zones de feuilles.

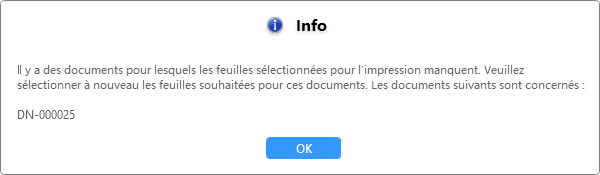

Si vous y sélectionnez des feuilles qui ne sont pas disponibles pour tous les documents sélectionnés, un message s'affiche et les feuilles correspondantes sont désélectionnées pour l'impression.

Veuillez noter les points suivants pour l'impression de la structure des feuilles :

• Les anciens documents SZA, par ex. ceux qui proviennent encore de HiCAD2 et qui n'ont pas été enregistrés depuis avec une version plus récente de HiCAD, peuvent en principe être imprimés, mais la sélection de la zone de feuille est dans ce cas grisée. La feuille transmise au Spooler est fixée à "0". Cela s'explique par le fait que pour de nombreuses scènes HiCAD2, le cadre de dessin se trouvait effectivement sur la feuille 0.

• Les documents SZA plus récents, dont la structure des feuilles n'a pas encore été transférée à HELiOS, peuvent en principe également être imprimés. L'impression se déroule de la même manière que pour les anciens fichiers HiCAD2. Il n'est donc pas possible d'imprimer correctement. Assurez-vous donc que la structure des feuilles a bien été transférée de HiCAD vers HELiOS avant d'imprimer.
