Type d'utilisation

HiCAD prend en charge la classification des éléments en fonction de types d'utilisation définissables. À titre d'exemple, vous pouvez librement, dans le secteur du bâtiment, définir des éléments en tant que piliers, poutres, traverses, etc. Cette classification s'effectue en indiquant pour l'élément l'attribut Type d'utilisation. À l'aide de celle-ci, il sera possible ensuite de créer, entre autres des nomenclatures ou des dessins d'exécution atelier, qui dépendent du type d'utilisation. L'éditeur de catalogue vous permet librement et à tout instant de compléter la liste des types d'utilisation en fonction de vos besoins spécifiques.

L'attribution d'un type d'utilisation s'effectue dans HiCAD au moyen de la fonction Attributs d'élément du menu Propriétés ... (clic droit sur l'élément).



La gestion des différents types d'utilisation a lieu, via l'éditeur de catalogue CATeditor dans le catalogue des Normes d'usine > Type d'utilisation.

Pour le bâtiment, ISD a prédéfini une classification dans la structure suivante, à savoir dans les catalogues et tableaux :



Catalogue	Tableau	CONFIGKEY	Désignation (BZ)
Général	Pilier	COLUMN	Pilier
	Poutre	BEAM	Poutre
Calepinage d'élément	ALUCOBOND > Cassettes	ALUCOBOND_TRAY_PANEL	Cassette ALUCOBOND
		ALUCOBOND_BEAM	Profilés ALUCOBOND
		ALUCOBOND_COMPOSITE_PANEL	Tôle composite ALUCOBOND
	Eternit > Cassettes	ETERNIT_TRAY_PANEL	Ensemble Eternit
		ETERNIT_PANEL	Panneau Eternit
	Sous-structure	EI_SUBSTRUCTURE	Sous-structure
Enveloppes de bâtiment - Éléments	Profilé de contact	MC_STRIP	Profilé de contact
	Coque de recouvrement	MC_COVERBAR	Coque de recouvrement
	Joint d'étanchéité	MC_GASKET	Joint d'étanchéité
	Profilé d'insertion	MC_INSERTIONBAR	Profilé d'insertion
	Isolateur	MC_ISOLATOR	Isolateur
	Poteaux	MC_PROFILE	Profilé portant
	Attache	MC_CONNECTOR	Connecteur
Enveloppes de bâtiment - Groupes	Console de fixation	BEFESTIGUNGSKONSOLE	Console de fixation
	Insert	MC_LOGIKALOBJECT	Insert
	Point de recouvrement/de base	MC_BRACKET	Point de base Façade Point de recouvrement Façade
	Poteaux	MC_MULLION	Poteau
	Joint de poteau	PFOSTENSTOSS	Joint de poteau
	Traverse	MC_BAR	Traverse
Calepinage de profilé	Ensembles	RW_GROUP	Toit/Mur
		RW_PACKAGE	Paquet
		RW_ROOF	Toit
		RW_WALL	Cloison
	Éléments	ISD_RW_INSERT	Insert T/M
		ISD_RW_ELEMENT	Élément T/M
		ISD_RW_KASETTE	Cassette T/M
		ISD_RW_PANEL	Panneau T/M
		ISD_RW_PROFILE	Profilé T/M
		ISD_RW_TRAPEZPROFILE	Profilé trapézoïdal T/M
		ISD_RW_WELLPROFIL	Profilé ondulé T/M
	Éléments d'éléments aux.	ISD_RW_SHEET_OUTSIDE	Tôle extérieure T/M
		ISD_RW_INSULATION	Isolation T/M
		ISD_RW_GLASS	Verre T/M
		ISD_RW_SHEET_INSIDE	Tôle extérieure T/M
		ISD_RW_INSERT_FRAME	Profilé de cadre T/M
	Accessoires		Profilé d'arête T/M
Tôle pliée	Ensembles	ASSEMBLY_SHEETMETAL	Ensemble Tôle pliée
Structure métallique - Ensemble	Tube de force	STABILIZING_PIPE	Tube de force
	Contreventement en croix	CROSS_BRACING	Contreventement en croix
	Cadres	FRAME	Cadres
	Profilé soudé	WELDED_I_SECTION	Profilé en I soudé
		WELDED_BOX_SECTION	Profilé de caisson soudé
		WELDED_CROSS_SECTION	Profilé en croix soudé
		WELDED_SEMICROSS_SECTION	Profilé en demi-croix soudé
	Assemblage en pilier	ASSEMBLY_COLUMN	Assemblage en pilier
	Assemblage en poutre	ASSEMBLY_BEAM	Assemblage en poutre
Structure métallique	Étape de construction	CONSTRUCTION_SECTION	Étape de construction
		CONSTRUCTION_SECTION	Section de construction
	Types de tôle	FILLER-PLATE	Tôle de remplissage
		BASE-PLATE	Platine de base
		TOP-PLATE	Platine de recouvrement
		STIFFENER	Raidisseur
		REINFORCEMENT-PLATE	Tôle de renfort
	Garde-corps	SKIRTING	Plinthe
		SKIRTINGPROFILE	Profilé de plinthe
		WEBMEMBER	Barreau vertical
		FILLING	Remplissage
		RAILING	Garde-corps
		RAILINGSEGMENT	Segment de garde-corps
		STAIR_RAILINGSEGMENT	Segment de garde-corps (oblique)
		GLASSPANE	Glas
		STRINGER	Membrure
		HANDRAIL	Main courante
		RAILINGPROFILE	Profilé de main courante
		KNEERAIL	Sous-lisse
		POST	Poteau
		POSTPROFILE	Profilé de poteau
		WALLHANDRAIL	Main courante murale



Pour chaque type d'utilisation/classe correspond un tableau, par ex. le tableau Poutre :

Il est possible d'ajouter des colonnes/sous-types par tableau en fonction des types d'utilisation.

Si vous attribuez un type d'utilisation à un élément dans HiCAD, il obtiendra le TABLEID et le ITEMID de l'entrée sélectionnée. Les fonctions se référant aux types d'utilisation, par exemple la création automatique d'un dessin d'exécution dans le module de la Structure métallique, les nomenclatures filtrées, etc., gèrent les TABLEID et ITEMID de l'entrée sélectionnée. En même temps, le TABLEID définit la classe attribuée dans HELiOS (par exemple, quel masque de classification doit être utilisé dans HELiOS).



Définir un nouveau type d'utilisation

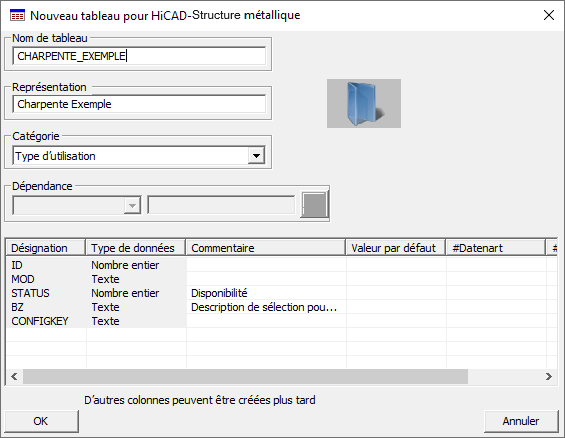

La définition de nouveaux types d'utilisation se fait en créant un nouveau tableau sous le catalogue Normes d'usine > Type d'utilisation. Par exemple, si vous souhaitez créer un nouveau tableau sous le catalogue Normes d'usine > Type d'utilisation > Structure métallique, cliquez avec le bouton droit de la souris sur Structure métallique et sélectionnez Nouveau tableau pour Structure métallique. Spécifiez ensuite les propriétés du tableau. Dans le champ Catégorie, sélectionnez Type d'utilisation.

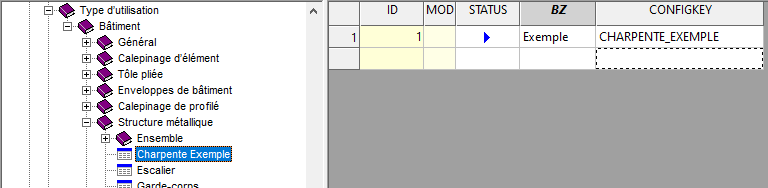

Remplissez ensuite le tableau, par exemple :

Enregistrez le tableau.



Si vous laissez la colonne CONFIGKEY vide, c'est alors la configuration DEFAULT qui sera attribuée au type d'utilisation.



Important :

Les dessins d'exécution peuvent être configurés individuellement en fonction d'un type d'utilisation. À cette fin, un paramètre particulier, dépendant du type d'utilisation, est attribué au type d'utilisation correspondant. Ces paramètres ne doivent être gérés que par des utilisateurs expérimentés ou des administrateurs. Les utilisateurs finaux ne sont habilités à créer et à modifier les paramètres que dans HiCAD directement.
