Matériaux (utilisateur)

Lorsque vous souhaitez ajouter des catalogues de matériaux personnalisés, veuillez alors prendre en considération le sens des données de hachures :

0	Des hachures vides (c.-à-d. sans lignes) seront attribuées au matériau.
-1	Aucunes hachures ne seront attribuées au matériau.
nn	Des hachures à lignes parallèles seront attribuées au matériau. Indiquez, à la place de nn, le code de hachures, par ex. 22.
10000nn	Un modèle de hachures sera attribué au matériau. Indiquez, à la place de nn , la position du symbole du modèle dans le fichier SYMTAB.SZA (du répertoire sys de HiCAD), par ex. 1000034.

Tableau des matériaux du bâtiment

Lorsque vous attribuez dans HiCAD des matériaux aux éléments à partir du tableau Matériaux du bâtiment, cela sera alors répercuté également pour la dérivation de dessin.

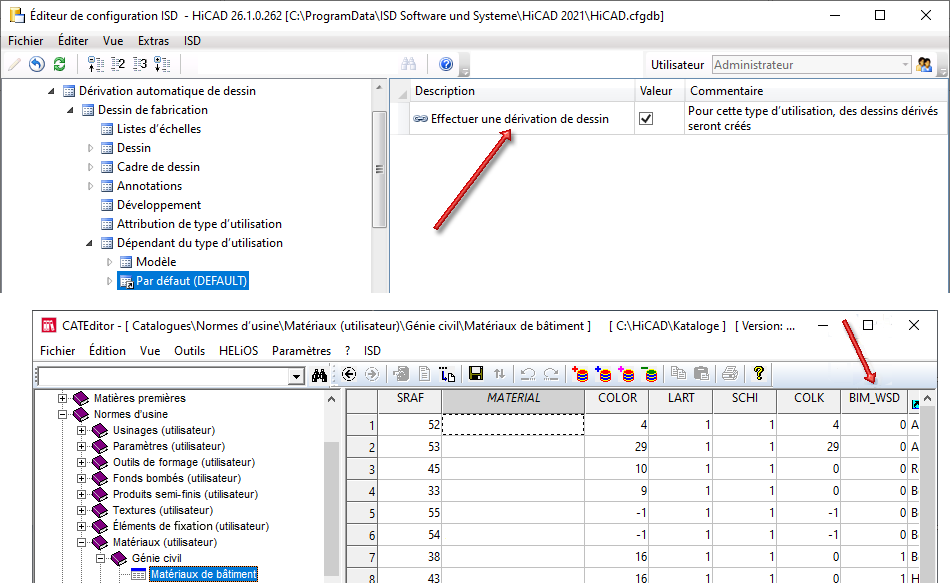

En plus des paramètres des types d'utilisation dans le Gestionnaire de Configuration (sous Dérivation automatique de dessin > Dessin de fabrication > Dépendant du type d'utilisation> name, name représentant ici le nom de chacun des types d'utilisation), la valeur indiquée dans la colonne BIM_WSD a également son importance pour la dérivation de dessin. Si un 0 est saisi dans la colonne BIM_WSD pour le matériau d'un élément, aucun dessin ne sera alors dérivé, indépendamment des paramètres dans le Gestionnaire de Configuration.

S'applique alors :

• Effectuer une dérivation de dessin aucune dérivation de dessin
• Effectuer une dérivation de dessin + BIM_WSD = 0 aucune dérivation de dessin
• Effectuer une dérivation de dessin + BIM_WSD = 1 la dérivation de dessin sera effectuée

À savoir :

• La colonne BIM_WSD n'est présente que dans le tableau des Matériaux du bâtiment.
• Les paramètres de la colonne BIM_WSD s'appliquent (indépendamment des noms de la colonne) pour la dérivation de dessin aussi bien sans qu'avec le BIM.
