Contraintes de position
Les contraintes de position se trouvent dans le groupe de fonction Contraintes HCM 2D de l'onglet Élément 2D. Vous accédez directement aux contraintes de position Concomitance de position,
Parallèle,
Perpendiculaire et
Fixer la géométrie / Supprimer la fixation.
Dans le menu déroulant, sous la fonction Concom., vous avez accès à d'autres contraintes de position ainsi qu'aux Paramètres .
Contraintes de position |
|
|
---|---|---|
|
Utilisez cette fonction pour fixer des lignes, des cercles, des arcs de cercle et tous les points qui peuvent être capturés à l'aide des options de point I ou Z. Les points fixes ne pourront plus être déplacés. Seule la longueur/l'arc des lignes fixes et des arcs de cercle peut encore être modifiée. Les éléments fixes de la modélisation HCM sont signalisés par "f" . Si la fonction est appliquée à des éléments qui sont déjà fixés, la fixation est supprimée. |
|
|
Geler HCM, act./dés. |
Cette fonction fonctionne de manière similaire à la fonction Fixer la géométrie / Supprimer la fixation. Cependant, les éléments gelés peuvent être déplacés à l'aide de la fonction de glissement dynamique s'ils sont sélectionnés à leur point fixe. Si un nouvel élément est sélectionné pour un glissement supplémentaire, l'élément précédent reste gelé. Les éléments gelés de la modélisation HCM sont signalisés par "fr". Si la fonction est appliquée à des éléments déjà gelés, le gel est supprimé ("dégel"). |
|
Concomitance de position |
Utilisez cette fonction pour définir les concomitances des éléments géométriques. Vous pouvez le faire entre deux points / deux lignes / deux cercles / point sur ligne / point sur cercle. Cela fusionne les éléments ou garantit qu'un point ne peut se déplacer que progressivement sur un autre élément. Les concomitances sont signalisées sur la modélisation HCM par une ligne. |
|
Parallèle |
Cette fonction vous permet d'aligner deux lignes en parallèle. Identifiez les deux éléments géométriques comme lignes de référence pour la concomitance. Le deuxième élément est aligné parallèlement au premier élément et la modélisation HCM est adaptée en conséquence. Les lignes parallèles sont signalisées par "=" sur la modélisation HCM. |
|
Perpendiculaire |
Cette fonction permet de définir une contrainte perpendiculaire, c'est-à-dire un angle de 90 degrés entre 2 lignes. Pour ce faire, identifiez les deux éléments géométriques, qui seront alors alignés perpendiculairement l'un à l'autre. Les contraintes perpendiculaires sont signalisées par "L" sur la modélisation HCM. |
|
Tangentiel |
Cette fonction définit des transitions tangentielles entre une ligne et un ou deux cercles. Identifiez les deux éléments géométriques pour les aligner tangentiellement l'un à l'autre. La modélisation HCM est adaptée en conséquence. Les transitions tangentielles sont signalisées par "T" sur la modélisation HCM. |
|
Concentrique |
Cette fonction attribue des centres communs aux cercles/arcs de cercle. Vous pouvez identifier deux cercles/arcs de cercle ou un point et un cercle/arc de cercle. Si vous identifiez deux cercles/arcs de cercle, ils sont alignés concentriquement. Si vous identifiez un cercle/arc de cercle et un point, le milieu du cercle/arc de cercle est déplacé vers le point. |
|
Cette fonction vous permet d'aligner deux points, lignes ou deux cercles symétriquement l'un par rapport à l'autre. |
|
|
Point médian |
Cette fonction permet de fixer un point sur la perpendiculaire d'une ligne médiane entre 2 éléments géométriques.
Les contraintes médianes sont signalisées par "M". |
|
Distance identique |
Cette fonction attribue la distance entre 2 éléments de référence à divers éléments géométriques.
Les contraintes de distance sont signalées par "E" (égal).

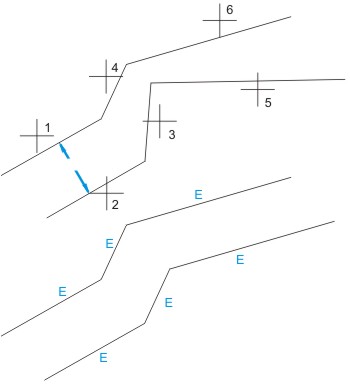

Étapes 1 et 2 : Spécifiez la distance de référence Étapes 3 à 6 : Attribution des éléments géométriques |
