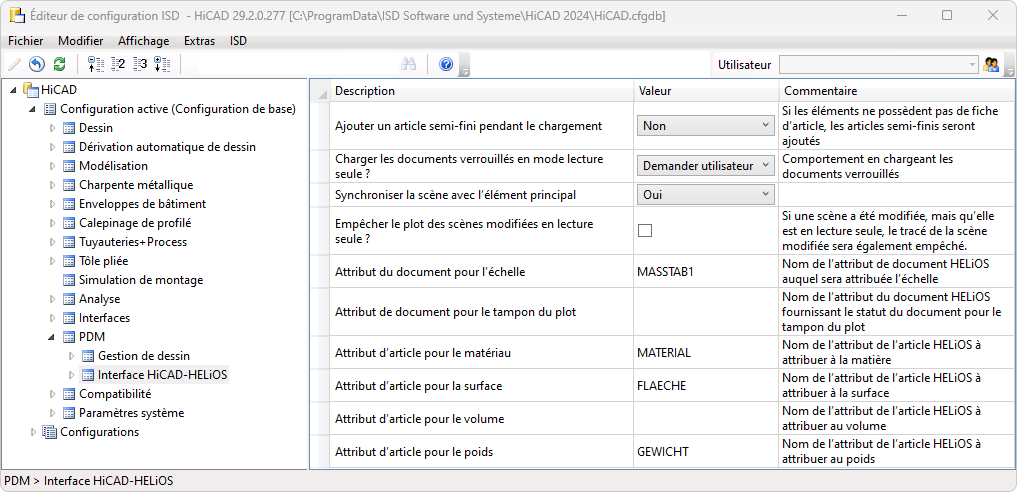

Interface HiCAD-HELiOS

Si cette option est sur Oui, alors, lors du chargement ou de l'insertion d'un profilé, le système vérifie s'il existe une fiche d'article semi-fini pour l'élément correspondant, qui sera automatiquement complétée.

Comme ce paramètre peut avoir un impact très important sur les performances, il ne doit être activé que si vous avez vraiment besoin de ce mode de travail. Par défaut, il indique donc Non.

Par défaut, lorsque vous essayez de charger des documents verrouillés (par d'autres utilisateurs, par exemple), il vous est demandé si vous souhaitez les ouvrir en lecture seule. Vous pouvez également régler l'option sur Toujours charger si les documents correspondants doivent toujours être ouverts en lecture seule sans demande de confirmation, ou sur Ne pas charger pour empêcher l'ouverture du document.

Cette option vous permet de déterminer si l'élément principal d'une scène doit être synchronisé à la fiche d'article de la scène chargée, par exemple lorsque vous dérivez ou indexez une géométrie d'élément.

L'option est activée par défaut. Si vous le souhaitez, vous pouvez la désactiver en cliquant sur Non ou en sélectionnant Demander à l'utilisateur pour qu'une demande de confirmation ou de refus s'affiche systématiquement.

Si l'option est réglée sur Oui, HELiOS essaie, lors de la dérivation ou de l'indexation, de synchroniser les liens non seulement de la scène, mais aussi de l'élément avec la même fiche d'article. Pour cela, celle-ci doit être unique. S'il existe un ensemble 3D, il est automatiquement synchronisé en tant qu'élément principal 3D de la scène.

Une recherche d'un élément principal peut échouer si :

• il existe dans l'arborescence 2D au niveau le plus haut plusieurs éléments avec une fiche d'article,
• il existe dans l'arborescence 3D au niveau le plus haut plusieurs éléments avec une fiche d'article et aucun ensemble principal,
• il n'existe pas d'élément principal 2D ou 3D.

S'il existe un élément principal avec plusieurs fiches d'article aussi bien dans la structure 2D que dans la structure 3D, il vous sera demandé d'en choisir une.

Vous avez en plus la possibilité de paramétrer, dans la macro MAKRO2D\helios__szene_oeffnen_nach.mac, si la recherche d'un élément principal doit s’effectuer seulement dans l'arborescence 2D, l'arborescence 3D ou dans les deux.

L'autorisation d'imprimer des documents HElLiOS modifiés et protégés en écriture est par principe possible par défaut. En cochant cette case, vous pouvez empêcher cette possibilité.

Le nom de l'attribut HELiOS, dans lequel l'échelle de la scène HiCAD est automatiquement saisie, est enregistré à cet endroit.

Cette option permet d'attribuer un attribut HELiOS correspondant au tampon du plot défini dans la liste des actions du workflow.

À cet endroit, il est possible de déterminer l'attribut d'article par défaut de HELiOS pour les matériaux (ayant un poids). Le paramètre par défaut est l'attribut MATERIAL.

À cet endroit, il est possible de déterminer l'attribut d'article par défaut de HELiOS pour la surface. Le paramètre par défaut est l'attribut FLAECHE.

À cet endroit, il est possible de déterminer l'attribut d'article par défaut de HELiOS pour les volumes de corps (ayant un poids).

La valeur de poids d'un article est attribuée ici par défaut à l'attribut GEWICHT.
