Attributs pour noms d’affichages de références externes
Lorsque la fonction Actualiser les noms des références externes

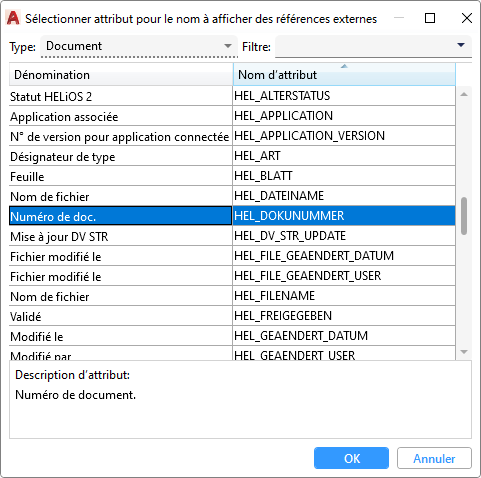

est exécutée pour la première fois, la fenêtre de sélection des attributs apparaît :
Sélectionnez les attributs HELiOS devant servir de dénomination aux références externes dans AutoCAD (Bloc.Nom).
Vous pouvez également sélectionner le type d’objet correspondant à un attribut (Document ou Article ; la liste des attributs proposés sera modifiée en conséquence) depuis le menu déroulant Type situé en haut de la fenêtre.
L’option Filtre permet de sélectionner des modèles pour filtrer les attributs, à condition qu’ils aient également été enregistrés dans HELiOS.
Sélectionnez un attribut dans la liste en double-cliquant dessus, ou en le sélectionnant puis en cliquant sur OK. L’attribut correspondant servira de nom aux documents AutoCAD.

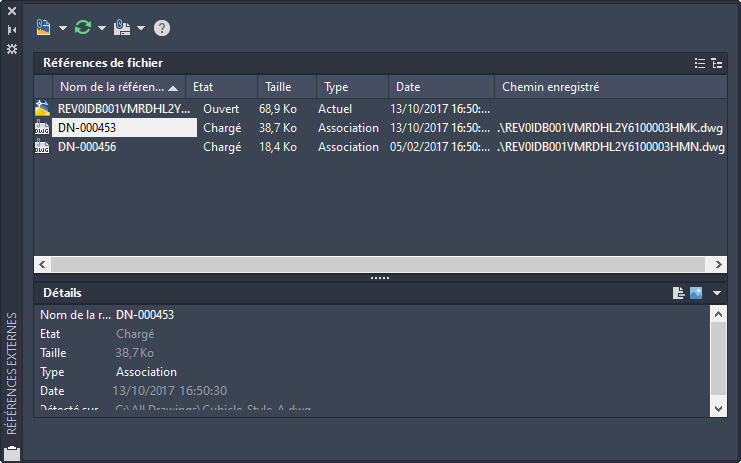

Exemple de références de fichier ayant un numéro de document HELiOS comme nom de référence (XREF)
Vous pouvez également restaurer ou modifier la configuration de paramètres depuis la fenêtre Options et paramètres de l'intégration CAO accessible sous Paramètres > Options > Général.
Définissez le champ Attributions de workflow sur « vide » et fermez la fenêtre en cliquant sur OK pour définir un autre attribut en exécutant une nouvelle fois la fonction Actualiser les noms des références externes .
