Cote d’angle en série
Cotation et annotation 2D > Angle > Menu déroulant Cote en série > Cote en série, via points
Cette fonction permet de créer une cotation pour plusieurs angles partageant le même apex. La première cotation créée fait office de cote de référence pour tous les autres angles.
-
Identifiez les deux côtés de l’angle de votre choix.
- Indiquez un point pour déterminer l’emplacement de l’arc de cote.
- Indiquez les angles restants.
Si des angles adjacents possèdent des lignes d'attache communes, alors celles-ci ne seront tracées qu’une seule fois.

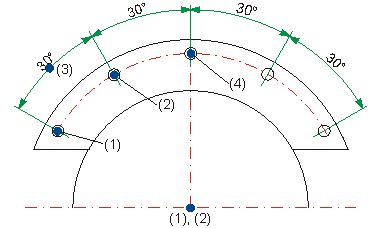

(1) Premier angle identifié à l’aide de points
(2) Deuxième angle identifié à l’aide de points
(3) Arc de cote
(4) Point d’identification de l'angle suivant
