Modifier la représentation
Dès lors qu'une variante VAA est chargée, il est possible de modifier les fichiers graphiques qu'elle contient.
Sur un clic sur le bouton Modifier repr., tous les types de représentation seront listés. Une croix rouge signifie que le type de représentation n'existe pas, alors qu'une coche verte indique que ce type de représentation est intégré dans la variante. Les 6 boutons des fonctions de modification opèrent sur la ligne sélectionnée dans la liste. Dans la liste ci-dessous, un type de représentation n'existe pas dans la variante, il est donc identifié par une croix rouge :
Si on sélectionne un type de représentation existante, les options de modification changent.
Effet des fonctions de modification :
|
Re-déclarer le type de représentation Cette fonction ne peut pas être appliquée à la représentation symbolique. Vous utilisez cette fonction pour re-déclarer les fichiers graphiques qui existent dans l'archive et auxquels un type de représentation particulier a été attribué, c'est-à-dire que vous leur attribuez un nouveau type de représentation. Après avoir cliqué sur ce bouton, un dialogue s'affichera avec tous les types de représentation. Sélectionnez le type de représentation souhaité et confirmez avec OK.
|
|
Ajouter un type de représentation via un système de fichier Cette fonction permet de transférer les fichiers graphiques du type de représentation sélectionné dans l'archive VAA actuelle. Sélectionnez, via le système de fichiers de Windows, soit une autre archive VAA, soit un fichier VAD comme source. Un avertissement vous apparaît si le fichier source contient un type de configuration différent de celui de l'archive actuelle. La fonction sera alors annulée. Par exemple, il n'est pas permis d'insérer une configuration de variante de fonction dans une archive qui contient une configuration de variante de macro !
|
|
Ajouter un type de représentation via une fiche de document Cette fonction est disponible si HELiOS est actif. Cette fonction permet de transférer les fichiers graphiques du type de représentation sélectionné dans l'archive VAA actuelle. Vous sélectionnez comme source une autre archive VAA au moyen du masque de recherche de documents de HELiOS. Le fichier d'archive sélectionné peut également se trouver dans HELiOS Vault Server, à condition que ce dernier soit actif. |
|
Ajouter un type de représentation via une fiche d'article Cette fonction est disponible si HELiOS est actif. Cette fonction permet de transférer les fichiers graphiques du type de représentation sélectionné dans l'archive VAA actuelle. Vous sélectionnez comme source une autre archive VAA au moyen du masque de recherche d'éléments de HELiOS. Le fichier d'archive sélectionné peut également se trouver dans HELiOS Vault Server, à condition que ce dernier soit actif. |
|
Exporter le type de représentation Cette fonction permet de sauvegarder dans une nouvelle archive VAA les fichiers graphiques des types de représentation sélectionnés, ainsi que les fichiers correspondants indépendants des types de représentation. |
|
Supprimer le type de représentation Cette fonction permet de supprimer dans l'archive VAA actuelle les fichiers graphiques du type de représentation sélectionné. |

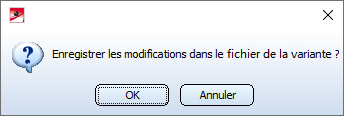

Après avoir appliqué les modifications par OK, une demande de confirmation apparaît :
Pour les variantes de Feature générales, seule l'option Représentation non spécifiée est prise en charge.
