Commentaire sur les variables dans les variantes
HiCAD permet d'attribuer des commentaires aux variables d'élément ou de Feature afin de les annoter, ce qui peut s'avérer particulièrement utile lorsque les variables sont nombreuses.
Si les éléments avec variables et les commentaires attribués sont enregistrés comme fichier vaa, vous devez alors faire attention aux points suivants :
- Les commentaires que vous avez attribués à des variables d'élément ou de Feature, seront enregistrés dans un fichier archive (.vaa) lors de la création d'une variante de Feature. La sauvegarde a lieu en archive dans la table IPT interne.
- Si des éléments sont insérés sur la scène à partir d'un fichier vaa, les commentaires enregistrés dans la table IPT interne sont utilisés comme info-bulle.
-
Si le fichier vaa est ouvert avec l'éditeur de variantes, les commentaires sont lus dans la table IPT interne du fichier vaa et affichés sous forme de description éditable. Cela ne s'applique toutefois pas aux variantes structurées.
- Si la description est modifiée dans l'éditeur de variantes, elle sera affichée sous forme d'info-bulle lors de l'insertion de la variante.
- Dans l'éditeur de variantes, les descriptions peuvent à nouveau être remplacées par les commentaires des variables du Feature. Le bouton
est disponible pour cela pour les variantes simples. Cela ne s'applique toutefois pas aux variantes structurées.

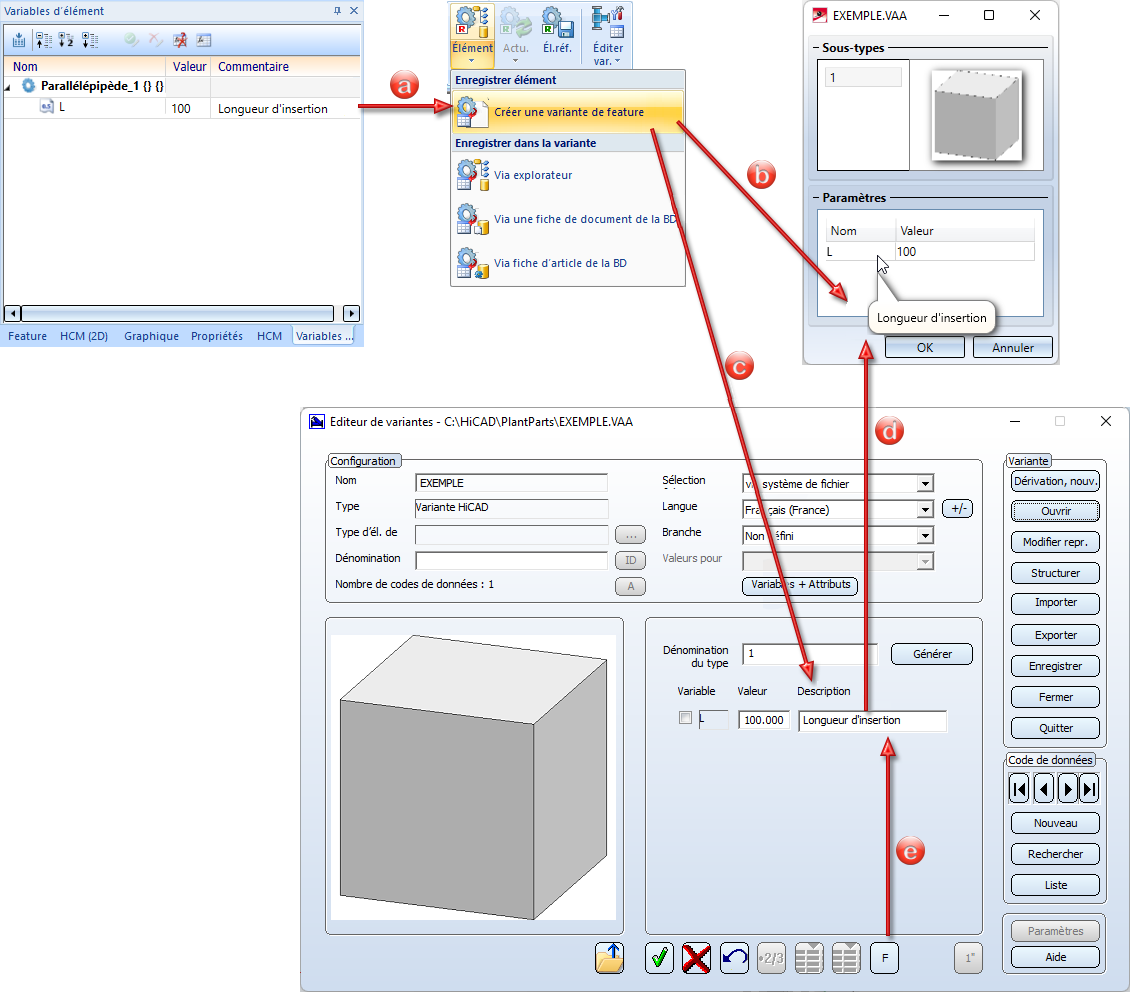

L'image suivante illustre les points mentionnés ci-dessus :
