Profilés multi-éléments depuis esquisse

Charpente métallique > Nouveau > Standard > Profilé multi-éléments depuis esquisse

Cette fonction dérive sur la scène en cours un profilé multi-éléments à partir d'une esquisse existante.

Veuillez prendre note à ce sujet :

Chacun des éléments fermés doit être une esquisse propre.
Pour plusieurs esquisses, celles-ci doivent être regroupées dans un élément vide 3D.
Les esquisses avec des ramifications doivent également être subordonnées à un élément vide 3D.

Veuillez procéder comme suit :

Créez si nécessaire les esquisses correspondantes. Notez, en dessinant les esquisses, que la distance par rapport au système de coordonnées a son importance pour la future position du profilé inséré. Le profilé sera en effet inséré par rapport au plan XY avec la même distance que l'esquisse a par rapport à l'origine du système de coordonnées. L'axe du profilé sera toujours déposé à l'origine des coordonnées.
Si une esquisse contient avec des ramifications ou si vous souhaitez utiliser plusieurs esquisses, veuillez alors créer un nouvel élément vide 3D et déplacez dans l'ICN par glisser-déposer les esquisses sous cet élément vide.
Lancez la fonction Profilé multi-éléments depuis esquisse.
Identifiez l'élément vide contenant les esquisses (le plus rapide est de le faire à partir de l'ICN).
Déterminez sur l'esquisse doit être supprimée après la création du profilé.
Spécifiez le point initial de l'axe du profilé.
C'est alors que s'ouvre la fenêtre de dialogue d'insertion. Celle-ci fonctionne de la même façon que pour l'insertion des profilés normalisés. Sélectionnez les options d'insertion de votre choix, puis déterminez le point initial et si besoin le point final du profilé.

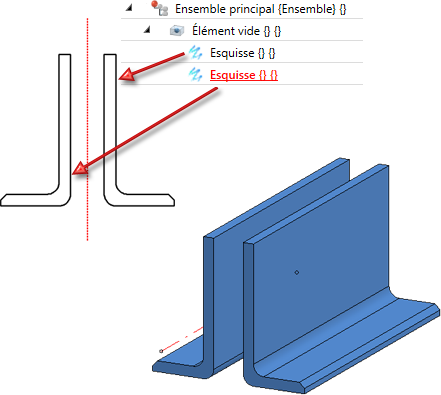

Profilé multi-élements dérivé d'un élément vide constitué de deux esquisses (à gauche)
