Onglets : Représentation
Déterminez dans cet onglet la représentation des profilés, tôles, caillebotis et des verres.
Profilés
Pour les profilés, il existe les possibilités de représentation suivantes :
- Exacte
Le profilé est représenté avec toutes les modalités. Il s'agit du paramètre par défaut prédéfini par ISD. - Simplifié
Ici, les rayons de profilés par exemple ne sont pas représentés. - Axe unique
Seul l'axe du profilé est représenté.
Activez le type de représentation souhaité.
Veuillez noter que la représentation choisie ne s'applique passur les profilés déjà existants, seuls les nouvelles insertions de profilés sont prises en compte. Si vous souhaitez modifier la représentation de profilés déjà existants, alors il vous faut utiliser les fonctions de représentation dans le menu Autres fonctions d'usinage ou bien dans le menu contextuel d'un profilé.

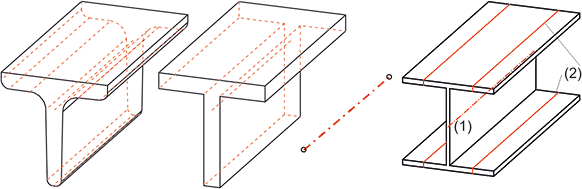

Possibilités de représentation (de gauche à droite): exacte - simplifiée - axes uniquement - Profilé avec axes (1) et lignes de tracé
Tôles, caillebotis et verres
Pour les tôles, caillebotis et verres, vous avez la possibilité de choisir entre la représentation simplifiée et exacte. Quant aux verres, vous pouvez en plus définir si les points de symbole de verre doivent être représentés ou non, et ce, en activant la case Symboles de verre.
En cliquant sur OK, les paramètres de tous les onglets sont appliqués, puis la fonction Paramètre de Charpente métallique se termine.
Les paramètres par défaut dans cet onglet peuvent être définis dans l'éditeur de configuration, en passant par Charpente métallique > Représentation. La configuration par défaut de ISD est établie sur Simplifié.
