Escalier balancé : Paramètres

Fenêtre d'ancrage : Fonctions bâtiment > Charpente métallique > Escaliers + Garde-corps> Escaliers

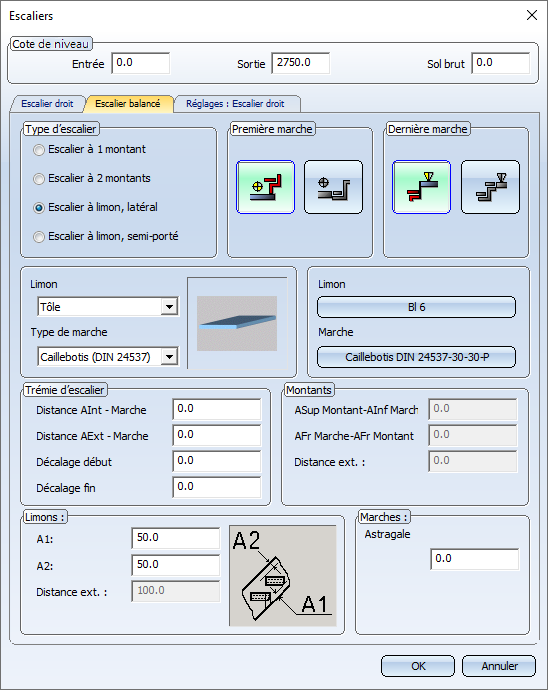

Établissez les paramètres d'escaliers dans l'onglet Escalier balancé. Ces paramètres concernent :

• la cote de niveau (dite aussi cote de hauteur) pour l'entrée, la sortie et le sol brut de l'escalier
• le type d'escalier
• le type de première et dernière marche
• le type de limon et de marche
• les indications pour la trémie d'escalier, les montants et les marches

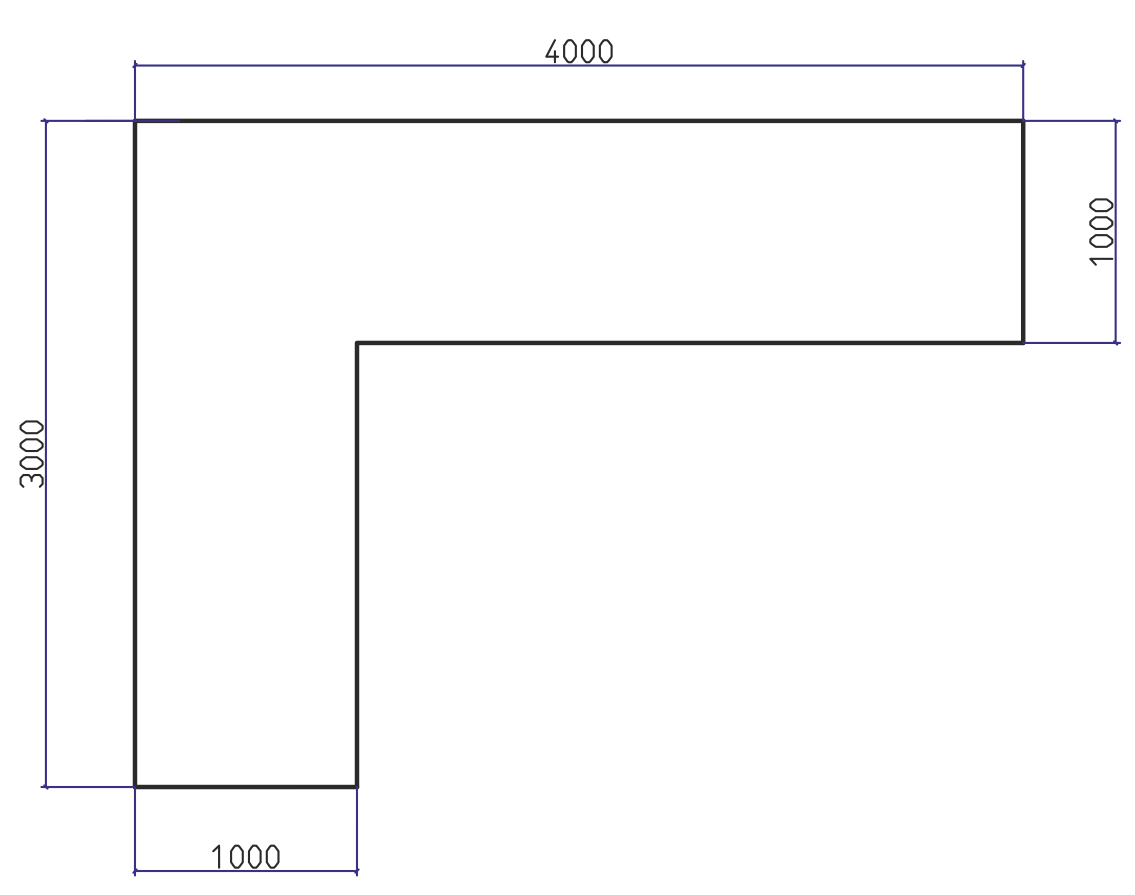

Dans la description ci-dessous, l'esquisse illustrée sert ici de trémie d'escalier.

• Cote de niveau
  Entrez les valeurs pour l'entrée et la sortie. Entrez également une valeur dans le dernier champ, s'il est nécessaire de prendre en considération un sol brut, dans le cas d'un sol nu sans structure réelle du sol. Les valeurs d'entrée et de sortie définissent la longueur de l'escalier. Cette dernière correspond finalement à l'écart entre l'arête frontale de la marche d'entrée et l'arête frontale de la marche de sortie.
• Type d'escalier de et marche d'entrée/ de sortie
  Dans le cas des escaliers balancés, vous avez le choix entre quatre différents types d'escalier que vous pouvez sélectionner en activant l'option correspondante.

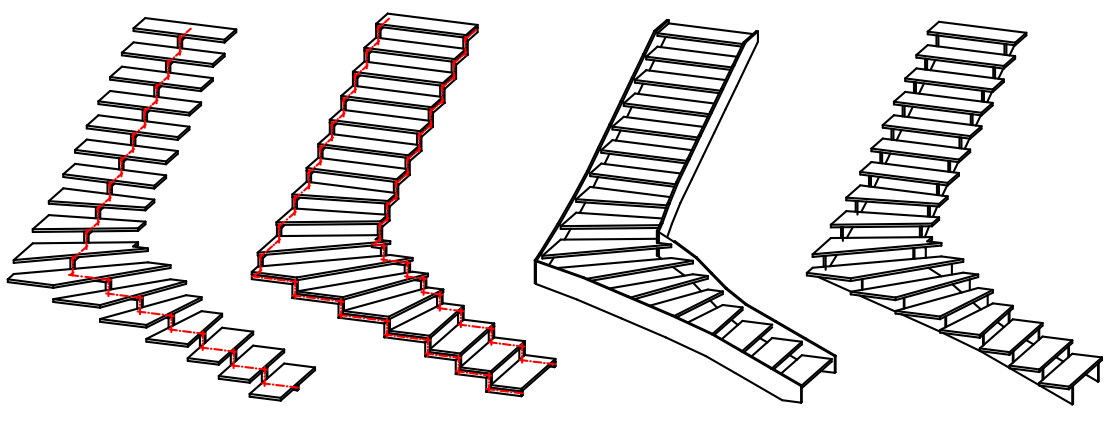

De gauche à droite : Escalier à 1 montant, Escalier à 2 montants, Escalier à limon latéral, Escalier à limon semi-porté

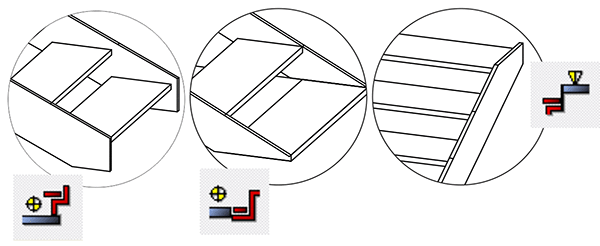

Deux variantes d'entrée et de sorties sont également disponibles. Chacune des variantes actives est représentée par des symboles de couleurs.

• Type de limons et marches
  Sélectionnons le type de limons. Dans un escalier, le limon correspond à l'élément portant les marches et qui limite le la ligne de foulée latéralement. Vous pouvez ensuite déterminer les cotes des tôles pour limon dans la liste de sélection. Cette dernière s'active en cliquant sur le bouton à droite.

De la même façon, choisissez le type et la taille des marches. Les types de marche pris en charge sont ceux en tôle et en caillebotis issus du catalogue de pièces standardisées Pièces standardisées - Charpente métallique > Marches en caillebotis > DIN 24531.

• Trémie, montants, limons et marches
  Définissez ici les distances entre les limons et les marches, l'astragale, le déport (ou décalage) à l'entrée et la sortie etc. En détail, il s'agit de

Trémie

• Distance arête intérieure (AInt) - marche (1)
• Distance arête extérieure (AExt) - marche (2)
• Décalage début (3) et décalage fin (4)

Montants

• Distance arête supérieure (ASup) du montant – Arête inférieure (AInf) de la marche (5)
• Distance de l'arête frontale (AFr) de la marche – Arête frontale (AFr) du montant (6)
• Distance extérieure (7)

Marches : Astragale (8)

Limons

• Distance directe entre l'arête inférieure d'une marche jusqu'au bord inférieur du limon (A1)
• Distance directe entre l'arête supérieure d'une marche jusqu'au bord supérieur du limon (A2, limon-escalier, latéral)
• Distance de l'arête extérieure d'un limon vers l'arête extérieure d'une marche (distance extérieure, limon-escalier, suspendu)

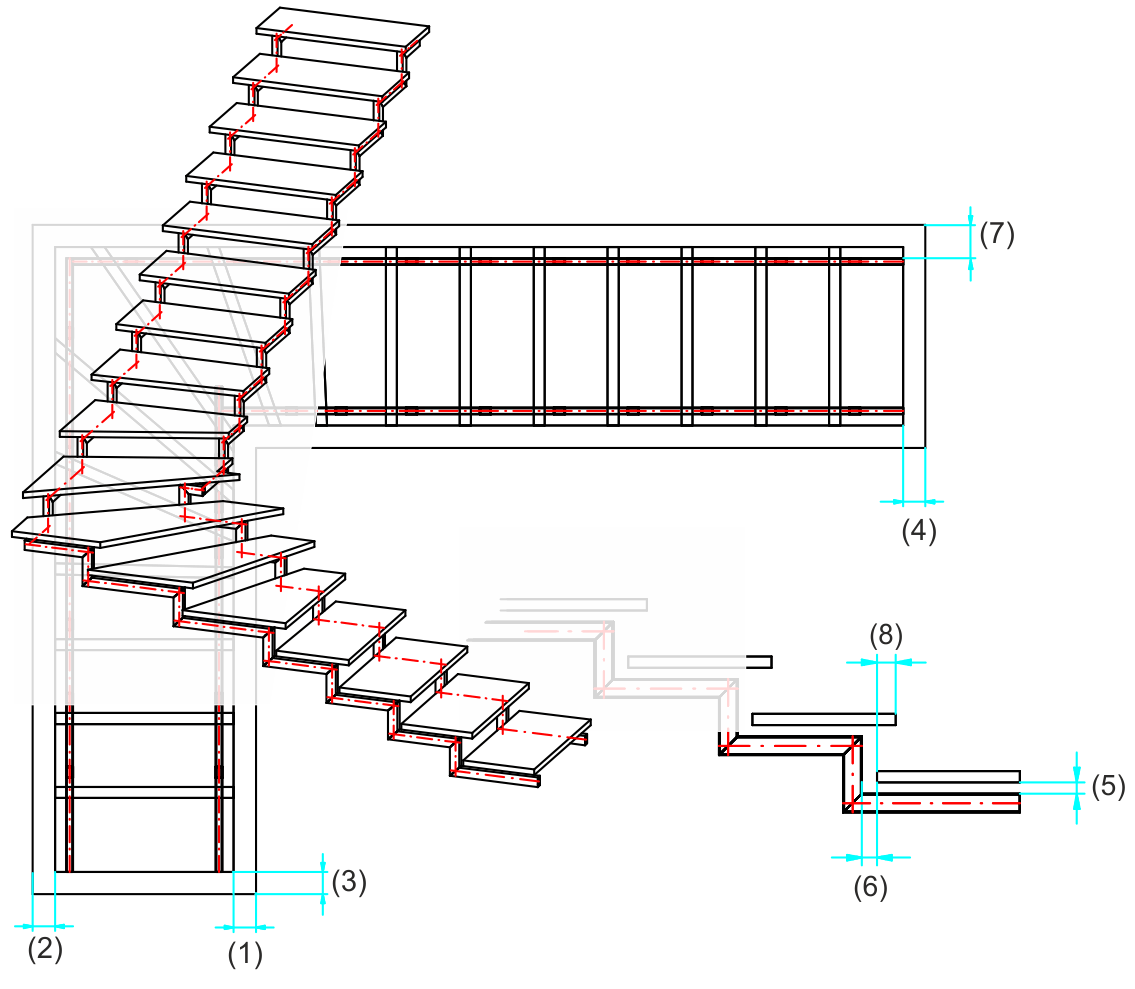

Paramètres pour trémie, montant et marche
À gauche: Axonométrie + vue de dessus. À droite: Détail vue latérale

Une fois que vous avez entré tous les paramètres d'escalier, quittez l'onglet Escalier balancé en cliquant sur OK. Identifiez ensuite l'entrée et la sortie de la trémie.
