Options d'insertion - dans le plan

Insérer avec esquisse

L'insertion du profilé se produit avec la technique de l'esquisse. À partir du point initial, HiCAD fait place ici automatiquement aux lignes auxiliaires le long d'une prédéfinie et affiche les angles et les distances correspondants au niveau du curseur. Sur cette grille, vous pouvez déterminer en déplaçant le curseur, par exemple, la direction et la longueur du profilés, ceci en cliquant avec la souris.

Insérer via point initial et longueur du profilé

L'insertion du profilé se produit en déterminant le point de départ et en définissant un point dans le direction de la longueur du profilé.

1. Saisissez la valeur correspondant à la longueur du profilé, puis mettez fin à la saisie de la valeur par ENTRÉE ou par un clic gauche de la souris.
2. Déterminez le point initial. HiCAD fait tomber une perpendiculaire au plan d'usinage et y insère le profilé.
3. Pour définir la direction du profilé,
4. identifiez un point dans la direction de la longueur, ou
5. appliquez par un clic droit de la souris la direction du dernier profilé inséré (à la condition de n'avoir pas quitter entre-temps cette fonction).

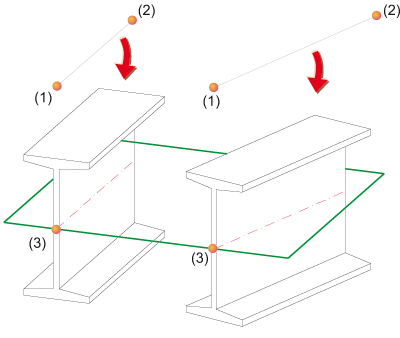

Insérer via deux points

L'insertion du profilé se produit en déterminant le point de départ et de fin. La position du profilé sera défini par le point initial, la longueur et la direction par le point final. En activant cette option, le champ de saisie de la longueur est alors condamné.

1. Déterminez le point initial. HiCAD fait tomber une perpendiculaire au plan d'usinage et y insère le profilé.
2. Pour définir la longueur et la direction du profilé,
3. identifiez le point final avec le curseur, ou
4. appliquez par un clic droit de la souris la longueur et la direction du dernier profilé inséré (à la condition de n'avoir pas quitter entre-temps cette fonction), ou
5. déterminez le point final à l'aide d'une autre option de points, par exemple Relatif R.
