Tôle rectangulaire et autres tôles

Tôle rectangulaire

Charpente métallique > Tôle, Nouvelle > Rect.

À l'aide de cette fonction, vous pouvez insérer une tôle standard rectangulaire à partir du catalogue HiCAD Produits semi-finis > Tôles. Vous trouverez également sous d'autres fonctions pour les tôles standards.

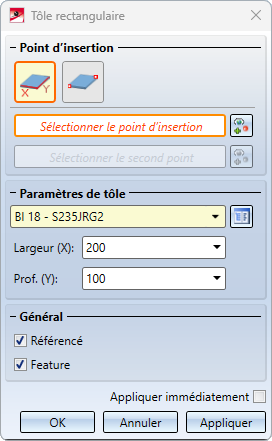

Point d'insertion et Paramètres de tôle

La largeur et la profondeur de la tôle peuvent être déterminées soit en sélectionnant deux points, soit en saisissant des valeurs. L'épaisseur de la tôle et le matériau sont déjà prédéfinis dans le catalogue.

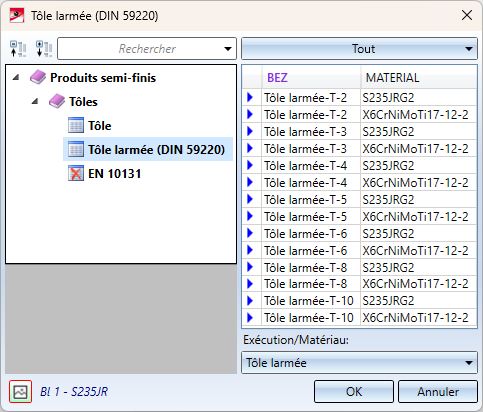

Cliquez sur , sélectionnez la tôle souhaitée dans le catalogue, puis cliquez sur OK.

Sous Point d'insertion, activez le mode d'insertion souhaité.

Insertion par points

Déterminez d'abord le point d'insertion de la tôle, c'est-à-dire la position de la tôle sur la scène. Ensuite, vous pouvez étirer la tôle de manière dynamique avec le curseur. La sélection du deuxième point détermine la largeur et la profondeur de la tôle. Ces valeurs sont affichées sous Paramètres de tôle, mais ne peuvent pas y être modifiées. Une modification ultérieure est possible via le Feature de la tôle, si ce dernier a été créé.

Lors de la sélection des points d'insertion, un menu contextuel peut être activé à l'aide du bouton droit de la souris. Il est également possible de sélectionner l'origine de la scène comme point d'insertion.

Insertion par saisie de valeurs

Sous Paramètres de tôle, saisissez la Largeur et la Hauteur de la tôle. Un aperçu de la tôle s'affiche. Sélectionnez maintenant le point d'insertion, c'est-à-dire la position de la tôle sur la scène.

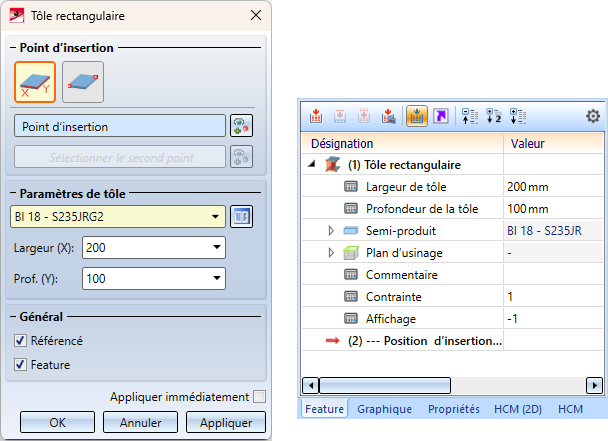

Si la case Appliquer immédiatement est cochée, la nouvelle tôle est immédiatement ajoutée si la saisie est pertinente et peut ensuite être modifiée ultérieurement à l'aide du Feature de la tôle, si ce dernier a été créé.
Si la case n'est pas cochée, un aperçu de la tôle est d'abord affiché et les paramètres peuvent encore être modifiés, par exemple les points d'insertion peuvent être modifiés après avoir cliqué sur . Ce n'est qu'après avoir cliqué sur le bouton Appliquer (ou sur OK ou en appuyant sur le bouton central de la souris) que la tôle est ajoutée.

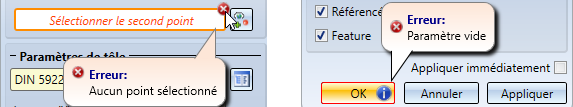

Les saisies incorrectes ou manquantes sont signalées dans la boîte de dialogue par l'icône ou sur le bouton OK. Si vous déplacez le curseur sur le symbole, un message correspondant s'affiche, par exemple :

Paramètres généraux

Référencé

Si la tôle doit être référencée, cochez cette case. Dans ce cas, la boîte de dialogue Référencer, Enregistrer s'affiche après la création de la tôle.

Feature

Cochez cette case si un Feature de la tôle doit être créé. L'ensemble du processus de création de la tôle est alors enregistré dans un historique de Feature et peut être modifié ultérieurement.

Boutons

OK	La tôle est créée comme dans l'aperçu. La boîte de dialogue est ensuite fermée.
Annuler	La boîte de dialogue se ferme sans que la tôle soit créée.
Appliquer	La tôle est créée comme dans l'aperçu, mais la boîte de dialogue reste ouverte. Vous pouvez alors créer directement d'autres tôles sans lancer à nouveau la fonction.

Autres Tôles

Charpente métallique > Tôle, nouvelle > Rect...

Vous trouvez pour les tôles normalisées sous d'autres fonctions du menu Rect. :

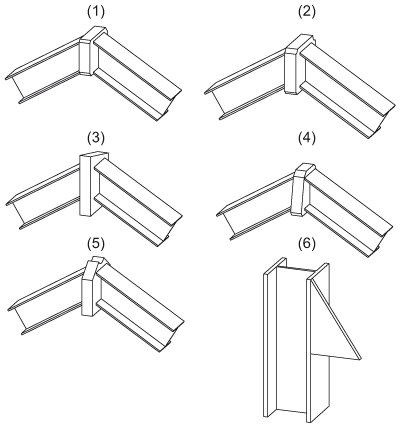

	Tôle standard	Exemples (1) Tôle chanfreinée, (2) Tôle arrondie vers l'intérieur, (3) Tôle à angle oblique, (4) Tôle trapézoïdale arrondie, (5) Tôle de collet, (6) Tôle de jarret
	Tôle rectangulaire chanfreinée, Chanfrein avec valeur
	Tôle rectangulaire chanfreinée, Chanfrein avec angle
	Tôle rectangulaire avec coins extérieurs arrondis
	Tôle rectangulaire avec coins intérieurs arrondis
	Gousset, Coins avec valeur
	Gousset, Coins avec angle
	Tôle trapézoïdale, Standard
	Tôle trapézoïdale avec coins intérieurs arrondis
	Tôle de collet, Standard
	Tôle de collet avec coins tronqués
	Tôle de collet avec angle
	Tôle de jarret via saisie de hauteur
	Tôle de jarret via saisie d'angle
	Tôle de jarret via Hauteur + Rayon
	Tôle de jarret via Angle + Rayon
	Tôle ronde, sphérique
	Tôle ronde, Forme oblongue
	Tôle à angle oblique

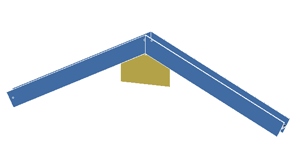

L'insertion de tôles se produit toujours selon le même schéma et sera illustrée ici au moyen de l'exemple d'une tôle de collet avec angle.

Conseil :

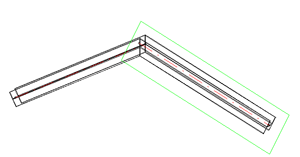

Pour positionner la tôle sur la scène, créez-y tout d'abord un plan d'usinage en prenant en compte le système de coordonnées local de la tôle de collet.

Les tôles diverses se basent sur les variantes de HiCAD qui sont stockées dans le sous-répertoire MAKROST3D de HiCAD en tant que fichiers VAD. Dans ces fichiers VAD, la tôle correspondante peut être définie dans toutes les dimensions possibles.

Chaque variante de tôle se compose d'un lot de données avec un numéro de type unique. À chaque type correspond un lot avec les paramètres qui déterminent la tôle. Les fichiers VAD fournis avec le logiciel ne contiennent tout d'abord qu'un seul de ces lots de données évoqués avec le numéro de type 1. Vous pouvez cependant compléter ces fichiers individuellement, soit directement dans HiCAD ou à l'aide de l'Éditeur de variantes HiCAD.

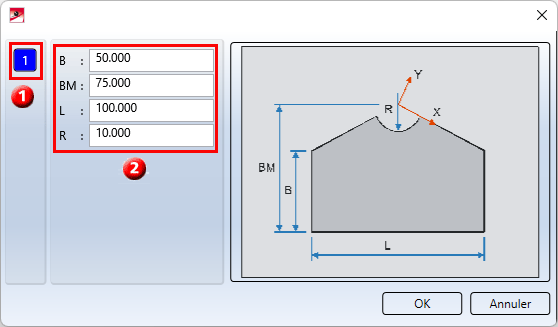

(1) Numéro de type, (2) Paramètres qui y correspondent

Pour sélectionner une tôle, cliquez tout d'abord dans la fenêtre de sélection sur le Numéro de type (1). Les paramètres du type sélectionné s'affichent. Vous disposez des possibilités suivantes :

Vous appliquez les paramètres affichés sans modification et quittez la fenêtre par OK.
Vous modifiez les valeurs et quittez la fenêtre par OK. HiCAD vous demande alors si les paramètres modifiés doivent être sauvegardés. En répondant Oui, un nouveau type est créé ou un type existant est changé. Saisissez pour cela le numéro de type. Le fichier VAD correspondant sera alors modifié en conséquence. Au prochain lancement de la fenêtre, ce numéro de type sera alors également disponible.

En répondant Non, les modifications seront bien utilisées au moment de l'insertion de la tôle, mais le fichier VAD ne sera pas changé.

En quittant la fenêtre, HiCAD ouvre la fenêtre de dialogue pour sélectionner le produit semi-fini. Sélectionnez le produit semi-fini de votre choix et quittez la fenêtre par OK.

Pour insérer la tôle, HiCAD affiche alors tout d'abord un aperçu graphique et vous invite à déterminer un point d'appui sur la tôle, par exemple le centre du rayon au niveau de la tôle de collet. Déterminez ensuite la position de ce point sur la scène.

À savoir :

Vous pouvez également recourir à l'Éditeur de variantes pour compléter les fichiers VAD. Vous y avez accès via Scène > Divers > Extras en sélectionnant la fonction Éditeur de variantes. Vous pouvez aussi activer l'Éditeur de variantes à partir du répertoire EXE de HiCAD en lançant le programme VariantenEditor.exe. Pour de plus amples informations, voir l'Aide en ligne de l'Éditeur de variantes.
