Tôle depuis esquisse
Comme pour les profilés, il est également possible de dériver des tôles à partir d'une esquisse présente sur la scène. Il peut s'agir de
- tôles communes (Matériau S235JRG2 ou S355J2G3),
- créations plates laminées à froid selon DIN EN 10131 (Matériau FE P04 AM) ou
- tôles larmées selon DIN 59220 (tôles laminées à chaud avec motif, Matériau S235JRG2).
Pour ces tôles, des tableaux correspondants sont disponibles dans l'Éditeur de catalogue (sous Produits semi-finis > Tôles) avec des lots de données prédéfinis. Chaque lot de données représente une tôle avec ses dimensions et ses propriétés comme le Numéro ID, l'épaisseur de tôle, le matériau, etc. Ces tableaux peuvent être complétés à volonté en y entrant les lots de données avec les propriétés de votre choix. Utilisez pour cela l'Éditeur de catalogue.
Pour insérer dans HiCAD une tôle d'esquisse, veuillez procéder comme suit :
- Après avoir lancé la fonction, sélectionnez tout d'abord le tableau de votre choix.
- Sélectionnez ensuite les dimensions (SIZE) et la matière (Type/Matériau) de la tôle à insérer.
- Fermez la fenêtre par OK.
- Identifiez l'esquisse.
- Déterminez un point d'appui sur l'esquisse, puis sa nouvelle position sur la scène. La tôle est alors insérée de suite.
- Vous avez la possibilité d'insérer l'une après l'autre plusieurs tôles de ce type. Mettez sinon fin à la fonction par ESC ou par un clic du milieu de la souris.

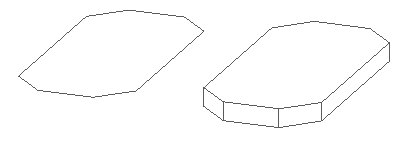

Esquisse et tôle qui en est dérivée
À savoir :
- Vous pouvez également recourir, pour créer la tôle, à la fonction Nouveau, Tôle depuis esquisse (CM 3D) du menu contextuel pour esquisse. Veuillez cependant noter que si l'esquisse appartient à un ensemble, la tôle sera alors également subordonnée à cet ensemble.
- Pour les tôles larmées, la position de la tôle (position d'insertion en bas/en haut) détermine le numéro de repère (aussi appelé en Suisse Numéro de position).
- Les tôles larmées ont le même comportement que les caillebotis lors d'une recherche d'élément identique, c'est-à-dire que l'égalité géométrique n'est donnée que dans une direction définie (perpendiculaire au plan des larmes). Si dans les Paramètres de la Charpente métallique, la représentation des caillebotis indique "exact", une symbolisation sera alors également créée pour les larmes sur le côté supérieur de la tôle larmée. Au moyen de la fonction Autres fonctions > Extras > Modifier tout (Exact <-> Simplifié), ces symboles de larme peuvent être affichés/masqués ultérieurement.

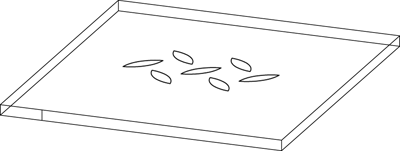

Tôle larmée en représentation exacte
