Jonction de panne (1205) - 1 poutre/2 pannes
À l'aide de cette variante de design, vous raccordez une poutre et deux pannes avec une tôle (pliée 1 fois ou 2 fois) ou avec un profilé en L qui sera vissé à la panne et qui sera vissé ou soudé à la poutre. La connexion peut être unilatérale ou bilatérale. Les pannes peuvent être ici n'importe quels éléments 3D.

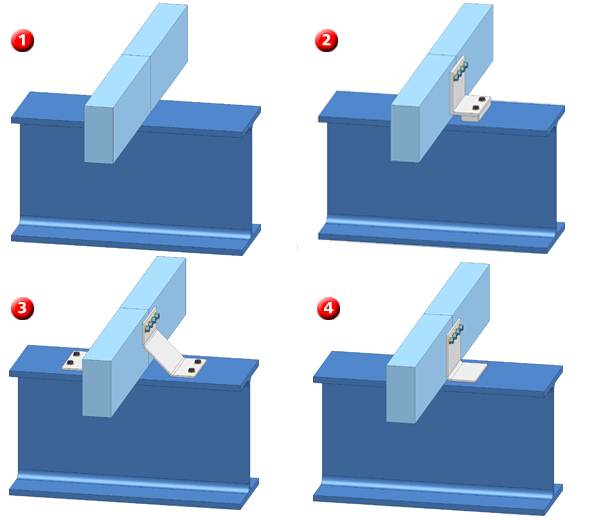

(1) Original
(2) Jonction de panne unilatérale, avec profilé en L (vissé) et plaque de jonction, avec poutre et pannes vissées
(3) Jonction de panne bilatérale, avec tôle pliée 2 fois, avec poutre et pannes vissées, sans plaque de jonction
(4) Jonction de panne bilatérale, avec tôle pliée 1 fois, avec poutre soudée, sans plaque de jonction
- Identifiez les deux éléments à joindre (les pannes).
- Identifiez le profilé (la poutre).
- La fenêtre de dialogue Jonction de panne (1205) s'ouvre alors.

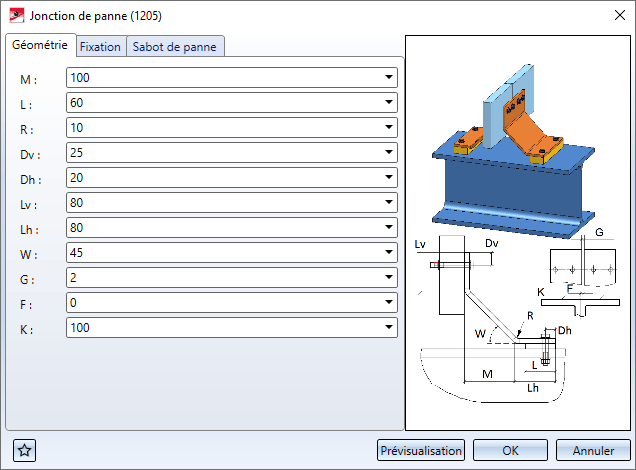

Fenêtre de dialogue Jonction de panne (1205)
Le fonctionnement est le même que pour la Jonction de panne (1204).
Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole
en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.
Par un clic sur le bouton Prévisualisation, vous pouvez avoir un aperçu de la jonction de panne basée sur les données saisies actuelles. Si vous souhaitez corriger les données, procédez aux modifications nécessaires et cliquez à nouveau sur Prévisualisation pour actualiser l'aperçu. Par OK, la jonction de panne est insérée à partir des données actuelles et la fenêtre de dialogue est fermée. Si vous quittez la fenêtre de dialogue par Annuler, la fonction est abandonnée sans insérer ou modifier la jonction.
