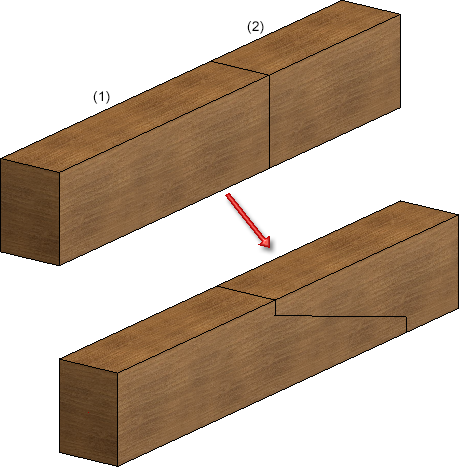

Assemblage droit et oblique (joint en sifflet)
Les assemblages en bout sont utilisés pour enter ou allonger des bois équarris. À l'aide de cette variante de design, vous assemblez deux bois équarris avec :

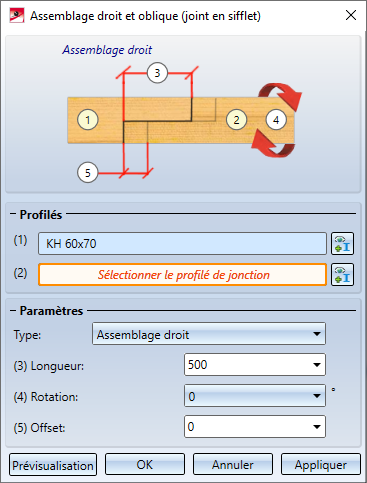

Après avoir lancé la variante de design, la fenêtre de dialogue Assemblage droit et oblique (joint en sifflet) s'ouvre.
Pour créer l'assemblage en bois, identifiez tout d'abord l'élément (profilé) à joindre (1) et l'élément (profilé de jonction, dite pièce réceptrice) sur lequel le premier sera joint (2). Il est également possible de modifier la sélection des éléments au moyen du symbole
.
Sous Paramètres, vous sélectionnez le Type de l'assemblage (droit ou oblique), puis vous saisissez les paramètres nécessaires à celui-ci.
Par OK, l'assemblage est créé et vous mettez fin à la fonction.
Par Appliquer, l'assemblage est créé, mais la fonction reste active. Vous pouvez alors procéder à d'autres assemblages.
Par Annuler, vous mettez fin à la fonction sans créer d'assemblage.
À savoir :
- En cas de saisie erronée ou manquante, le champ de saisie concerné sera identifié par un symbole, par exemple lorsqu'un profilé n'a pas été sélectionné :
- Lorsque vous cliquez sur un des chiffres de l'image de la fenêtre de dialogue, le curseur se place directement dans le champ de saisie correspondant.

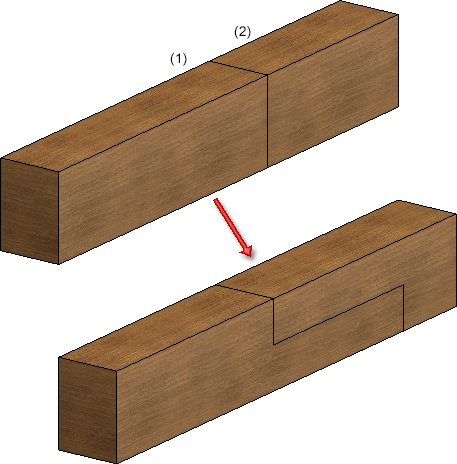

Assemblage droit
L'assemblage droit désigne un assemblage en bout à mi-bois qui est utilisé pour rallonger des poutres.
Pour créer l'assemblage, sélectionnez les deux pièces (profilés), puis le type d'assemblage Assemblage droit.
Ensuite, procédez aux paramétrages nécessaires.
|

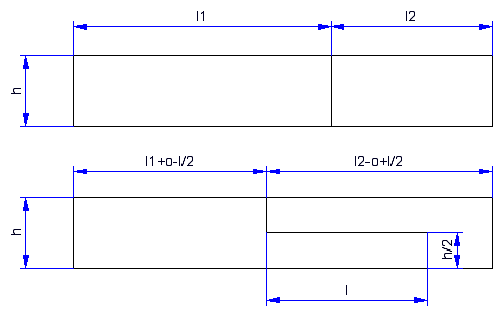

h=Hauteur du profilé
|
|

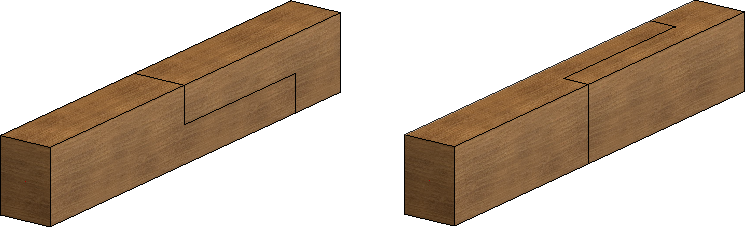

À gauche : sans rotation. À droite : avec rotation de 90 degrés. |
|

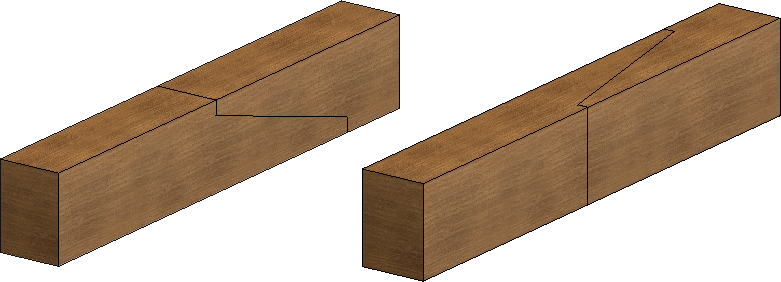

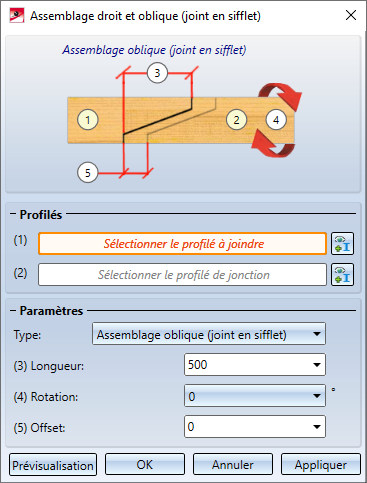

Assemblage oblique (joint en sifflet)
|

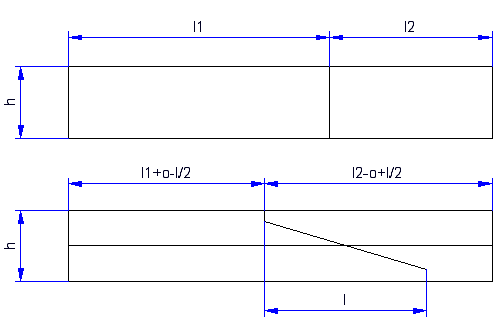

h=Hauteur du profilé |
|
À gauche : sans rotation. À droite : avec rotation de 90 degrés. |
|
