DXF/DWG 3D

Importer DXF/DWG 3D

Scène > Nouveau/Ouvrir > Ouvrir > Importation 3D

Après le lancement de la fonction, sélectionnez dans le bas à droite de la fenêtre de dialogue le format de fichier DXF/DWG 3D (*.dxf, dwg), puis le fichier que vous souhaitez ouvrir.

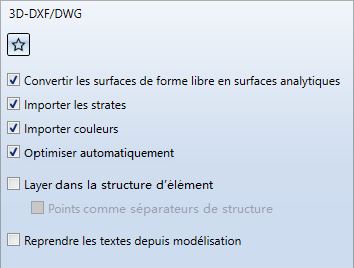

Dans la partie droite de la fenêtre de dialogue, vous pouvez procéder à différents paramétrages pour votre importation. Ces paramètres peuvent être prédéfinis dans le Gestionnaire de Configuration sous Interfaces > Interfaces 3D générales.



Layer dans la structure d'élément

Si cette case est cochée, le système tente de reprendre les layers du fichier DXF dans la structure d'élément HiCAD. Pour ce faire, les points, lignes et éléments affectés à certains layers sont rassemblés dans des éléments nommés en fonction de ces layers. Il peut être intéressant de cocher cette case lorsque, par exemple, des fichiers créés avec flexijet sont importés.



Points comme séparateurs de structure

Cette option n'est disponible que si la case Layer dans la structure d'élément est cochée. Si ensuite la case Points comme séparateurs de structure est cochée, le système vérifie si les noms des layers constituent une structure fine pour les éléments, et ce grâce à des points comme séparateur. Les composants d'un nom de layer précédés d'un point sont alors créés dans HiCAD en tant qu'ensemble, les restes correspondants du nom donnent alors les éléments situés sous l'ensemble.



Une fois que vous avez procédé au paramétrage de votre choix, cliquez sur Ouvrir pour exécuter l'importation.

Les paramétrages effectués ici peuvent être enregistrés comme Favoris. Pour ce faire, cliquez sur le symbole dans la fenêtre de dialogue. Vous trouverez de plus amples informations sur la gestion des favoris sous la rubrique Favoris dans les bases de HiCAD.

Vous pouvez indiquer quel favori est utilisé comme valeur par défaut dans la fenêtre de dialogue d'importation à partir du Gestionnaire de Configuration sous Interfaces > Import.

Exporter DXF/DWG 3D

Scène > Enregistrer/Imprimer > Enreg. sous > Formats 3D (STEP, IFC, PDF 3D ...)

Après le lancement de la fonction, sélectionnez en bas à droite de la fenêtre de dialogue le format de fichier

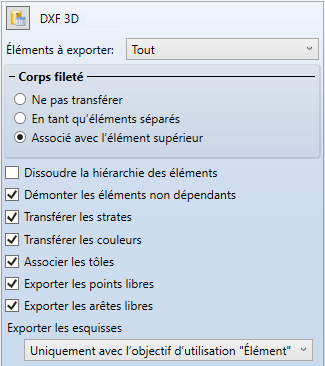

Dans la partie droite de la fenêtre, vous pouvez procéder à différents paramétrages pour votre exportation. Ces paramètres peuvent être prédéfinis dans le Gestionnaire de Configuration ISD sous Interfaces > Interfaces 3D générales. Vous pouvez charger ces paramètres en cliquant sur le symbole .

Procédez au paramétrage de votre choix et indiquez le chemin et le nom du fichier d'exportation. Lorsque vous quittez la fenêtre avec OK, le fichier DXF-/DWG est généré avec les paramètres définis.



À savoir :

Si vous ne souhaitez exporter que des vues actives, recourez alors à la fonction Exportation 3D par vue (STEP, PDF 3D...) dans le menu contextuel de la vue.
