Créer des nomenclatures dans HiCAD

Scène > Repérer/Détailler > Nomenclatures > Paramètres

Cette fonction vous permet de définir les éléments devant être pris en compte lors de la création de la nomenclature.



• Sélection selon fiche d’article HELiOS

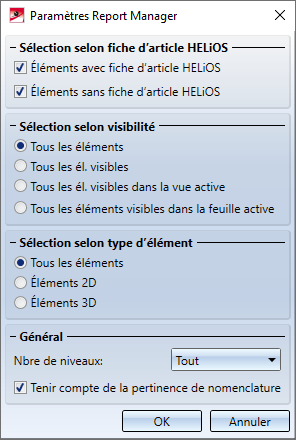

  Cochez ou décochez la ou les cases correspondantes afin de déterminer quels éléments doivent être pris en compte lors de la création de la nomenclature :
  • Éléments avec fiche d’article HELiOS ;
  • Éléments sans fiche d'article HELiOS.

Exemples de configurations de paramètres :

1.  Éléments avec fiche d’article HELiOS + Éléments sans fiche d’article HELiOS
   Tous les éléments seront pris en compte.
2.  Éléments avec fiche d’article HELiOS +  Éléments sans fiche d’article HELiOS
   Seuls les éléments possédant une fiche d’article HELiOS seront pris en compte.
3.  Éléments avec fiche d’article HELiOS +  Éléments sans fiche d’article HELiOS
   Seuls les éléments ne possédant pas une fiche d’article HELiOS seront pris en compte.

• Sélection selon visibilité
  Sélectionnez les éléments devant être pris en compte en fonction de leur visibilité.
• Sélection selon type d’élément
  Choisissez si seuls les éléments 3D, 2D, ou bien les deux à la fois doivent être pris en compte.
• Nombre de niveaux
  Détermine le nombre de niveaux de la structure d’élément devant être pris en compte à la création de la nomenclature. Si vous définissez par exemple la valeur 1, seul l’élément principal sera pris en compte.
• Tenir compte de la pertinence de nomenclature
  Permet de déterminer si l’attribut « pertinent pour nomenclature » doit être pris en compte ou non pour les éléments ne possédant pas de fiche d’article HELiOS

Après avoir configuré les paramètres à votre convenance, quittez la fenêtre en cliquant sur OK.
