Importer des points depuis le module Faro ® As-Built Modeler

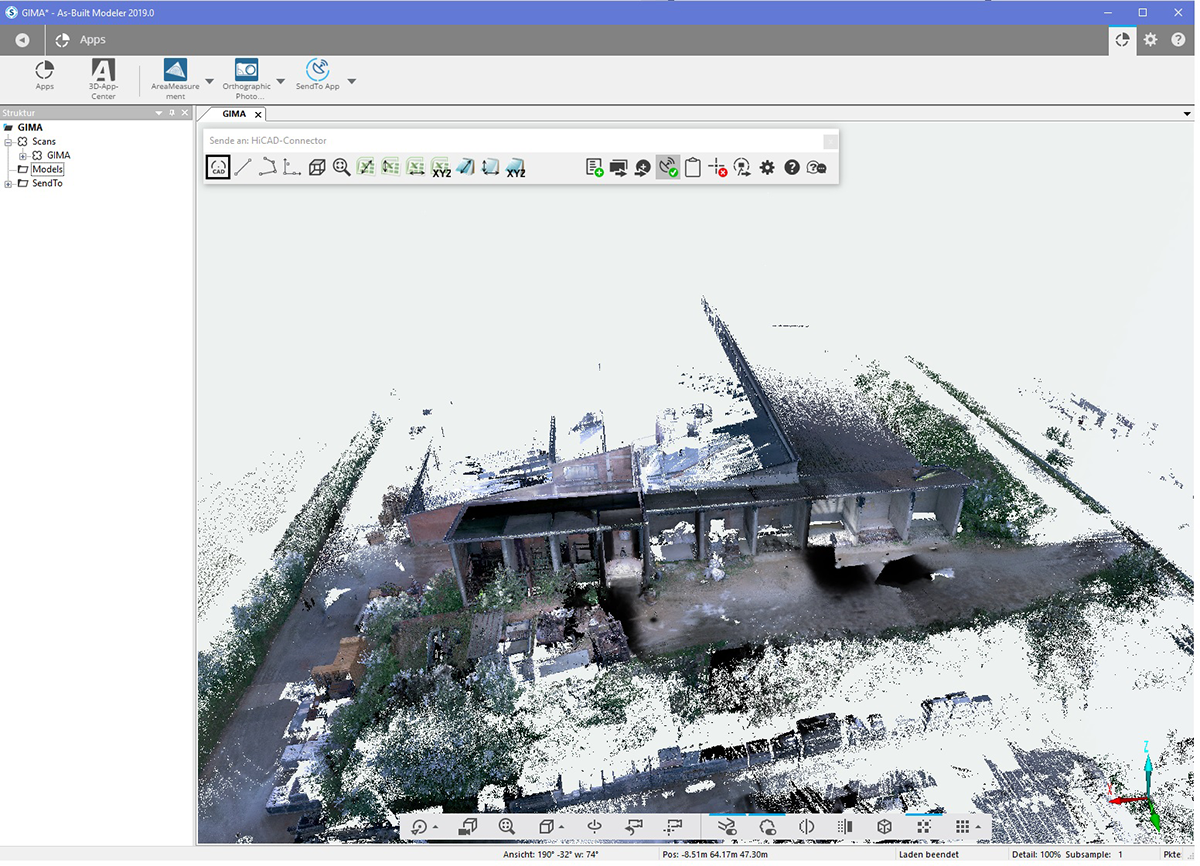

Parmi ses fonctionnalités, le module As-Built Modelers de la société FARO ® comprend une fonction SendTo App. Celle-ci peut être couplée à HiCAD afin de pouvoir directement y utiliser les points définis depuis le module As Built Modeler. Ces points sont considérés comme points à coordonnées absolues ; en d’autres termes, ils ne possèdent aucune référence aux objets dans HiCAD.



Pour utiliser les points issus du module As-Built Modeler dans HiCAD, procédez de la manière suivante :



1. Démarrez HiCAD Connector en plus de HiCAD. Pour ce faire, exécutez le fichier HiCADPoint3DConnector.exe situé dans le répertoire EXE du dossier d’installation de HiCAD.


2. Dans As-Built Modeler, lancez la fonction SendTo App, en cliquant sur le symbole .
3. Connectez SendTo App à HiCAD Connector. Pour ce faire, faites glisser le symbole depuis la barre d'outils de SendTo et déposez-le dans HiCAD Connector. Si la connexion est établie, il sera remplacé par le symbole .


4. Désormais, si vous commencez une sélection de points dans HiCAD et que vous cliquez sur Sélection de points dans SendTo App, les coordonnées du point sélectionné dans As Built Modeler seront transmises à HiCAD sous forme de coordonnées absolues.
