Concentrique
Vous pouvez appliquer la fonction Concentrique entre les
- Cylindres,
- Sphères,
- Cônes,
- Tores,
- Segments,
- Points.
Les contraintes concentriques entre deux points ou deux segments ont la même signification que la contrainte de concomitance de position. À la différence que cette dernière peut être calculée plus efficacement et, dans ce cas, doit être privilégiée.

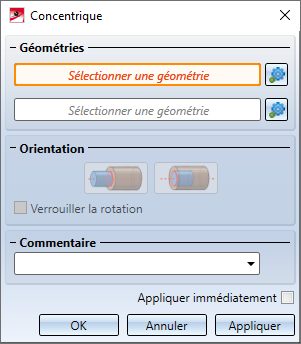

Comme Géométries, identifiez successivement les deux éléments géométriques.
La case Verrouiller la rotation vous offre la possibilité supplémentaire de verrouiller la rotation des éléments. Cela peut s'avérer utile par exemple pour obtenir une définition complète dans les dessins de vis. Cependant, cette fonction est seulement possible, lorsque les deux géométries choisies sont orientées correctement. Si tel n'est pas le cas, par exemple, parce que vous avez choisi un point comme une des deux géométries, un message correspondant s'affiche.
Les autres éléments de réglages sont détaillés sur la page Contraintes de cotes et de positions.
Hormis pour la combinaison avec un point ou une sphère, l'Orientation peut aussi être modifiée.
