Concomitance de position
Si les éléments sont reliés à la contrainte Concomitance de position, un élément sera transformé de sorte que les éléments géométriques correspondants se superposent.
Veillez ici aussi à "l'illimitation", c'est-à-dire que la concomitance de position entre un point et un segment ne signifie pas forcément que le point sur le segment se situe entre les deux points de délimitation, mais qu'il se trouve sur la droite passant par ces deux points. De façon analogue, cela vaut pour les plans et les surfaces de cylindre.
Marche à suivre :

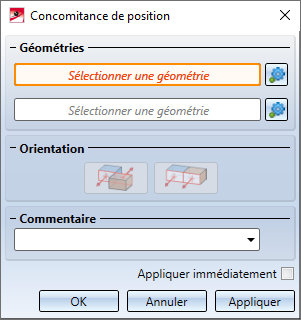

Identifiez comme Géométries les deux éléments géométriques devant se trouver en concomitance de position.
Les autres éléments de réglages sont détaillés sur la page des contraintes de cote et de position.
L'Orientation peut être indiquée comme complément lorsqu'une concomitance de position se trouve entre :
- un segment et un autre segment,
- un segment et un cylindre,
- deux plans.
