Allouer automatiquement les contraintes de cote

Élément 2D > Contraintes HCM 2D > Distance > Allouer automatiquement les contraintes de cote

Utilisez cette fonction pour demander à HiCAD de rechercher automatiquement des contraintes de distance, d'angle ou de rayon. Pour vous permettre de le faire, une fenêtre de saisie dans laquelle vous pouvez définir les contraintes de recherche s'affiche tout d'abord.

Fonction	Description
Ignorer les contraintes / Cherches les contraintes	Ces champs affichent les contraintes en fonction desquelles vous souhaitez que la recherche soit effectuée/qui doivent être ignorées. Pour déplacer les contraintes d'une fenêtre à l'autre, sélectionnez la contrainte en question, puis cliquez sur le bouton fléché correspondant. Vous pouvez également utiliser la sélection multiple pour sélectionner les contraintes. Pour ce faire, maintenez la touche CTRL enfoncée tout en sélectionnant les contraintes de votre choix.
Tenir compte de l'ordre	Cochez cette case si vous souhaitez que la recherche soit effectuée dans l'ordre des contraintes figurant dans le champ Chercher les contraintes. Notez que vous pouvez modifier l'ordre des entrées dans ce champ en utilisant la fonction glisser-déposer (Drag&Drop).
Attribuer les variables	Cochez cette case si vous souhaitez que des variables soient automatiquement attribuées à toutes les contraintes de cote trouvées. Les noms des variables sont attribués automatiquement par HiCAD : AB pour les contraintes de distance, WI pour les contraintes d'angle, chacun étant suivi d'un numéro séquentiel.
Rechercher	La recherche des contraintes spécifiées est lancée. Les contraintes trouvées sont automatiquement saisies dans la modélisation de la chaîne d'arêtes et le nombre de contraintes trouvées est affiché dans la fenêtre de saisie. Pour appliquer les contraintes affichées, cliquez sur OK.
Supprimer	Les contraintes affichées sont supprimées. Vous pouvez ensuite lancer une procédure de recherche avec les contraintes de recherche éventuellement modifiées, ou quitter la fenêtre de saisie.
OK	Les contraintes trouvées sont adoptées comme contraintes HCM.
Annuler	La fonction est interrompue sans que les contraintes soient adoptées.

Exemple :

L'objectif est d'attribuer automatiquement des contraintes de cote à un triangle. Vous souhaitez qu'une recherche soit effectuée pour les contraintes suivantes :

Distance Point-Ligne et
Angle.

La case Tenir compte de l'ordre est cochée.

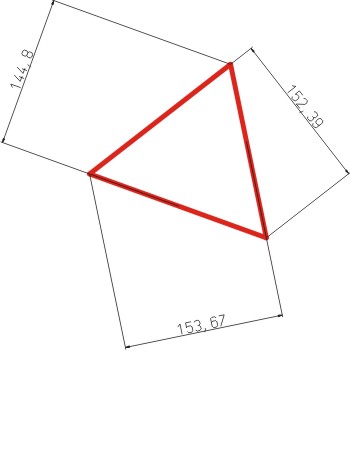

Cas 1 : Vous souhaitez que la contrainte de distance soit prioritaire sur la contrainte d'angle. Pour que cela se produise, dans le champ Chercher les contraintes la contrainte de distance doit précéder la contrainte d'angle.

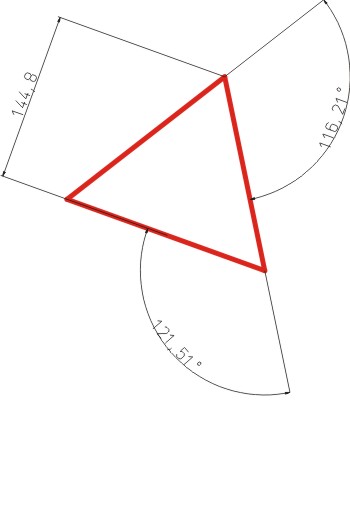

Cas 2 : Le mode d'exécution est inversé ici, c'est-à-dire que vous voulez que la contrainte d'angle ait la priorité sur la contrainte de distance.
