Distance directe

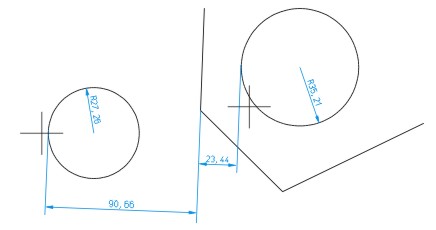

Lorsqu'une distance est définie entre deux lignes, celles-ci seront par la même occasion mise en parallèle. Assurez-vous que la direction de référence souhaitée est préservée en spécifiant d'autres contraintes. La distance entre un (arc de) cercle et un point/une ligne dépend du point d'identification du cercle.
La distance est définie par la connexion directe des éléments/points sélectionnés.
- Identifiez les deux éléments/points et définissez la position de la ligne d'attache de la cote.
- Saisissez ensuite la nouvelle distance sous forme de valeur ou de formule.
Après avoir saisi une formule, le système vous demande les valeurs des variables. La modélisation HCM est adaptée en conséquence.
