Distance identique
Si les éléments sont reliés par la contrainte Distance identique, alors tout élément sera transformé de sorte que les éléments géométriques conservent constamment la même distance entre eux.

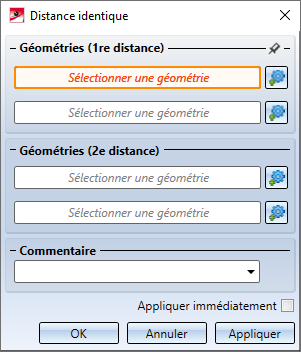

Une fois la fonction lancée, la fenêtre de dialogue Distance identique s'ouvre :
Sélectionnez ici une distance en identifiant deux paires de géométries. Grâce à l'épingle de la première distance, vous pouvez utiliser cette dernière pour plusieurs contraintes successives. Si l'épingle est activée (
), alors la première distance reste sélectionnée après un clic sur Appliquer. Si l'épingle est au contraire désactivé (
), les deux distances seront supprimées après le clic sur Appliquer.
Les autres réglages de la fenêtre de dialogue sont détaillés dans la page des Contraintes de cote et de position.
Pendant l'application de cette contrainte de position sur les distances des deux surfaces, il faut veiller au moment de l'attribution de la contrainte de position à ce que la position relative des éléments entre eux corresponde à la contrainte déjà existante. Si ce n'est pas le cas, un message d'erreur correspondant s'affichera pour vous avertir de l'erreur.
Exemple :
L'anneau doit être placé au milieu de l'arbre. Pour ce faire, une contrainte Distance identique est attribuée entre la surface extérieure de l'anneau et la surface extérieure de l'arbre.

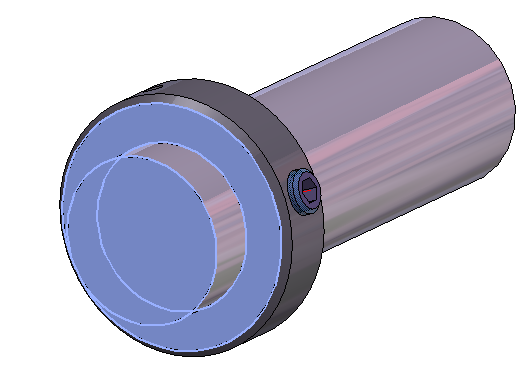

À gauche : L'anneau se trouve a priori à la bonne position. La contrainte de position peut être générée.

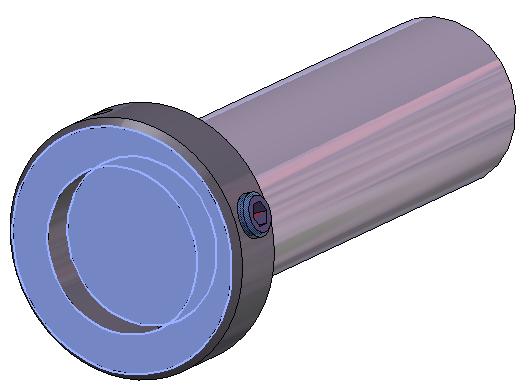

À droite: L'anneau ne se trouve pas à la bonne position. Une erreur s'affichera lors de l'attribution de la contrainte de position.
Après avoir créé la contrainte, vous pouvez inverser la direction de la cote de la distance. Le sens de la deuxième distance sélectionnée est toujours inversé (exception : ces éléments sont fixes, de sorte que la distance ne peut être modifiée. Ensuite, la direction de la cote de la première distance est inversée). Pour ce faire, cliquez avec le bouton droit de la souris sur la contrainte de distance identique dans l'ICN et sélectionnez la fonction Inverser la direction de la cote dans le menu contextuel.
