Paramètres

Cette option désactive le paramétrage des contraintes HCM automatiques pour l'esquisse active. Cela peut améliorer les performances des esquisses comportant de nombreuses lignes. En désactivant le HCM, toutes les contraintes sont supprimées et les fonctions HCM disparaissent de la barre de menu Esquisse.

Vous trouverez cette option sous Esquisse > HCM > Outils > Paramètres. Vous pouvez également l'exécuter dans le menu contextuel du HCM-ICN avec la fonction Supprimer et désactiver .

Désactivation automatique du HCM

Le HCM est automatiquement désactivé lorsque les esquisses dépassent un certain nombre de lignes lors de l'importation DXF 3D ou de la conversion d'esquisses 2D. Vous définissez ce nombre dans le Gestionnaire de Configuration sous Paramètres système > HCM des esquisses. Le paramètre par défaut de ISD est 1000. Si vous activez les contraintes HCM pour de telles esquisses, cela peut entraîner des temps d'attente considérables.

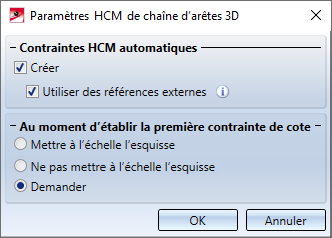

Contraintes HCM automatiques / Créer

HiCAD peut générer automatiquement des contraintes HCM pendant le dessin d'une esquisse. Cela concerne à la fois les fonctions d'esquisse (polyligne, rectangle, cercle, point isolé) et les autres méthodes de modification des esquisses telles que Arrondir et Offset.

Cette option vous permet d'activer ou de désactiver complètement la génération automatique de ces contraintes. Par défaut, ce paramètre est activé. Indépendamment de cela, vous pouvez définir si et quelles contraintes HCM doivent être générées pour les fonctions de dessin individuelles - mais seulement si la génération est activée ici.

Si la case Contraintes HCM automatiques / Créer est cochée, vous pouvez utiliser cette option pour contrôler si les contraintes qui contiendraient une référence externe doivent également être générées.

Si cette case est cochée, toutes les contraintes seront saisies.

Sinon, les contraintes avec une référence externe ne sont pas générées automatiquement.

Dans ce contexte, les contraintes relatives à l'élément directement supérieur ne sont pas considérées comme des contraintes étrangères et sont donc générées même si la fonction est désactivée.

Au moment d'établir la première contrainte de cote

Vous définissez ici comment HiCAD se comporte la première fois qu'une contrainte de cote est définie sur l'esquisse. Ne pas mettre à l'échelle l'esquisse n'ajuste que les éléments affectés de l'esquisse à la contrainte de cote, de sorte que l'esquisse peut initialement être fortement déformée. L'option Mettre à l'échelle l'esquisse, en revanche, met à l'échelle l'ensemble de l'esquisse de manière à ce que la contrainte de cote s'applique. Cela évite la déformation de l'esquisse. Si l'option Demander est sélectionnée, une requête apparaît pour demander quel mode doit être utilisé.

Pour plus d'informations et un exemple de cette fonction, consultez la page Mise à l'échelle automatique d'une esquisse.
