Paramètres des Enveloppes de bâtiment

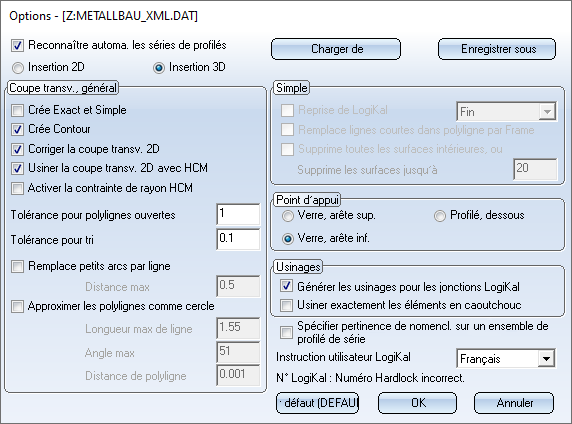

Grâce à cette fonction, la fenêtre de dialogue Options apparaît. Les paramètres pour les Enveloppes de bâtiment (module Enveloppes de bâtiment) sont utilisés pour optimiser les profilés Logikal.
Vous pouvez ici établir les paramètres spécifiques séparément pour une Insertion 2D ou une Insertion 3D.
- Via les boutons Charger de ou Enregistrer sous, vous pouvez ouvrir des options type "Enveloppes de bâtiment" pour les séries de profilé à monter sous la forme de fichier .dat (issu du répertoire SYS du dossier Installation de HiCAD), ou bien enregistrer les paramètres actuels en fichier .dat pour une réutilisation ultérieure.
- Reconnaître automatiquement les séries de profilé : si cette case est cochée, cela signifie que les séries de profilés importées par LogiKal dans HiCAD sont automatiquement reconnues et insérées de façon optimisée conformément aux paramètres établis dans cette fenêtre de dialogue.
- Coupe transversale générale :
- Si la case Crée Exact et Simple est activée, une représentation simplifiée sera ajoutée à la représentation exacte de chaque profilé individuel du groupe de profilés. En fonction du constructeur des profilés, il est également recommandé d'établir des paramètres individuels dans la section du menu Simple. En outre, dans la section située en dessous de Usinages, vous pouvez paramétrer en quelques clics l'exactitude de la représentation des profilés LogiKal importés ou bien celle par exemple les usinages d'un grugeage. Les détails non essentiels tels que les découpages dans les éléments en caoutchouc (Usiner exactement les éléments en caoutchouc) peuvent être automatiquement masqués pour améliorer les performances. Dans la section Simple, vous avez le choix entre Fin, Moyen et Grossier pour les niveaux de représentation fournis avec LogiKal. Vous pouvez également vous référer à la page sur la représentation des profilés (CM 3D).
- Si l'option Crée contour est cochée (ce qui est le cas par défaut), HiCAD génère automatiquement une géométrie de coupe transversale pour la partie du contour lors du transfert de la coupe transversale. La zone d'insertion pour le verre est laissée vierge tandis qu'une géométrie rectangulaire est créée pour les géométries situées au-dessus et au-dessous du verre.
- Corriger la coupe transversale 2D est là pour que les polylignes fermées soient optimisées. Cette option suffit la majeure partie du temps mais en fonction du constructeur de profilés, des options supplémentaires sont à établir.
- À l'aide du paramètre Approximer les polylignes comme cercle, une tentative sera faite pour générer des arcs tangentiels aux coins extérieurs des chanfreins afin d'éviter les "doubles lignes".
- Simple : dans cette section, en plus de l'élément 2D exact, un simple peut être créé (cf. plus haut : Coupe transv., général > Crée Exact et Simple). Vous pouvez permuter entre les éléments 2D en utilisant les fonctions de la Charpente métallique.
- Concernant le Point d'appui, vous pouvez définir dans l'option d'insertion de profilé, quel point doit être utilisé comme centre de gravité ou point d'insertion dans la coupe transversale de profilé. En règle générale, il s'agit de l'arête supérieure ou de l'arête inférieure du verre, de sorte que le plan correct du verre soit employé pour l'insertion des poteaux et traverses.
- Usinages : vous pouvez définir ici si les usinages doivent être générés sur les poteaux et traverses pendant les grugeages LogiKal (cf. plus haut :Coupe transv., générale > Créer Exact et Simple).
- Si la case Spécifier pertinence de nomenclature sur un ensemble de profilé de série, les profilés de série du groupe supérieur seront insérés en étant pertinents pour la nomenclature.
- Dans Instruction utilisateur LogiKal, il est possible de modifier la langue par défaut des dialogues LogiKal dans HiCAD.
