Exemple : Création d'éléments à l'aide de paramètres de connexion - Étape 10
Comme des trous dans la sous-structure seront nécessaires pour le montage, ces trous doivent être prévus ici aussi.
Créez les perçages comme décrit pour le panneau Eternit. Veuillez noter ce qui suit :
- Pour le panneau Eternit, nous avons utilisé connect_coor_other afin d'utiliser l'alignement du système de coordonnées pour les supports. Nous voulons utiliser le même système de coordonnées ici ; par conséquent, nous continuerons à utiliser connect_coor (tel que créé par la fonction der Répéter l'usinage de connexion) et non connect_coor_other, car cela utiliserait l'alignement du système de coordonnées du panneau Eternit.
- La fonction Répéter l'usinage de connexion doit, bien sûr, être appliquée à la géométrie de connexion du support en T ici, et non au panneau Eternit. Dans les paramètres de connexion du support en T, nous avons entré le nom conn. Il ne sera donc pas accessible via la variable connexion, mais par la variable conn.

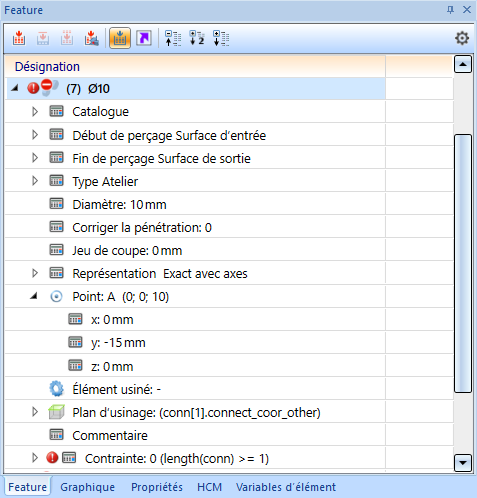

- Ce qui était, pour le panneau Eternit, connexion[1].connect_coor_other, est maintenant ici conn[1].connect_coor.

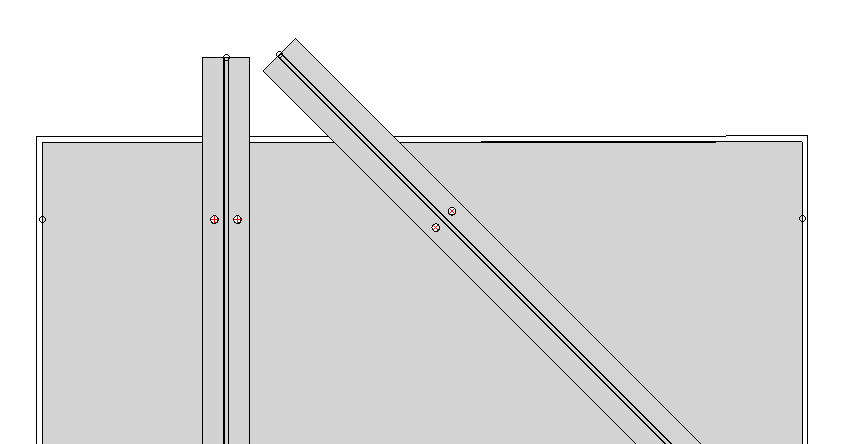

Après avoir inséré et répété les deux trous, sauvegardé le support en T et actualisé la sous-structure et la connexion, le résultat sera le suivant :
Prochaine étape : Transférer les variables
