Exemple : Création d'éléments à l'aide de paramètres de connexion - Étape 7
- Sélectionnez à nouveau le Panneau-Eternit.

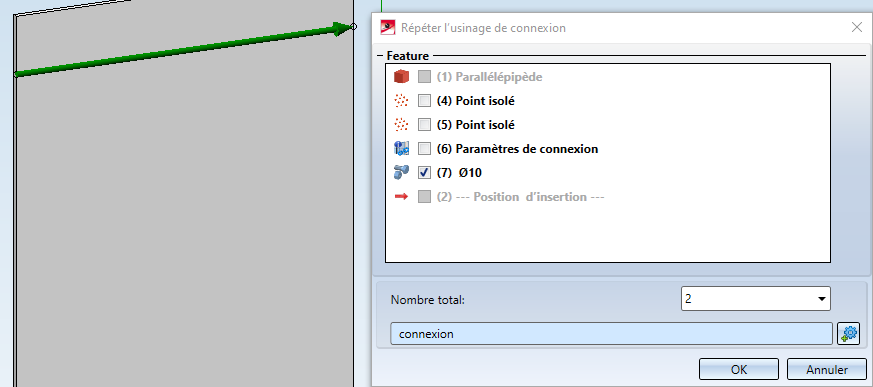

- Lancez la fonction de la fenêtre d'ancrage Fonctions bâtiment > Calepinage d'élément > Répéter l'usinage de connexion.
- Sélectionnez, comme à l'étape 4, comme Feature le perçage situé. Choisissez comme Nombre total cette fois 2 et, comme Géométrie de connexion, choisissez la géométrie de connexion du panneau Eternit.

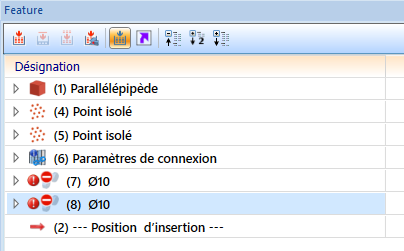

- Après un clic sur OK, une copie du perçage est créée.

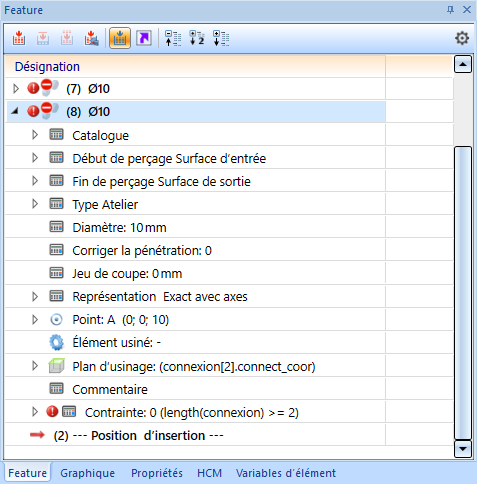

- Comme ce perçage doit être appliqué au deuxième point d'intersection, vous devez utiliser ici
connexion[2]au lieu deconnexion[1]. Par conséquent, la formule pour le plan d'usinage est maintenantconnexion[2].connect_coor, en conséquence, et la formule pour la contrainte doit êtrelength(connexion)>=2, respectivement, pour garantir que ce perçage ne sera appliqué que s'il y a au moins deux perçages. Le premier perçage reste inchangé.
- Enregistrez l'élément dans le catalogue comme décrit précédemment et actualisez le calepinage d'élément et la connexion comme décrit dans les paragraphes précédents.

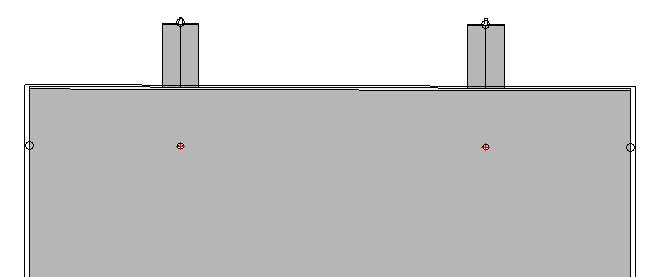

Maintenant, les perçages seront automatiquement placés dans les deux points d'intersection. Cependant, ceux-ci sont maintenant situés au centre du support en T. Une solution plus esthétique impliquerait un déplacement latéral minimal, et peut-être un placement de deux perçages par point d'intersection pour permettre une fixation de la plaque légèrement à côté du centre.
Prochaine étape : Planifier des perçages décalés
