Exemple : Création d'éléments à l'aide de paramètres de connexion - Étape 1
La création d'éléments de calepinage personnels est décrite en détail dans Éléments de calepinage spécifiques client. Nous précisons donc ici uniquement les étapes indispensables.

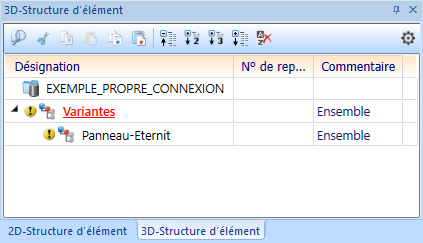

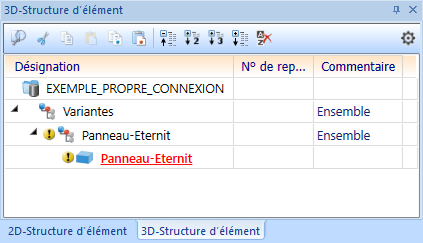

- Créez un ensemble au nom de Variantes. Créez dans cet ensemble un autre ensemble au nom de Panneau-Eternit.

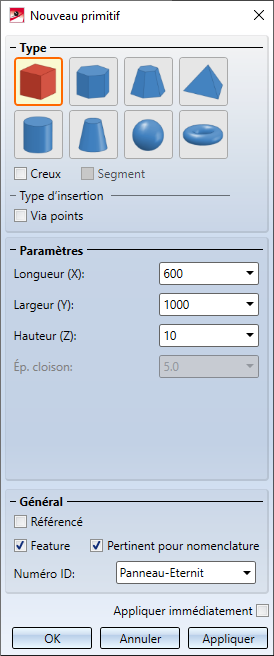

- Créez dans cet ensemble un parallélépipède au moyen de Standard 3D > Primitif. Indiquez pour ces dimensions les valeurs suivantes dans les champs de saisie :
- Longueur (X) : 600
- Largeur (Y) : 1000
- Hauteur (Z) : 10
- Cliquez dans l'ICN sur l'ensemble Panneau-Eternit avec le bouton droit de la souris et sélectionnez dans le menu la fonction Propriétés > Variables d'élément.

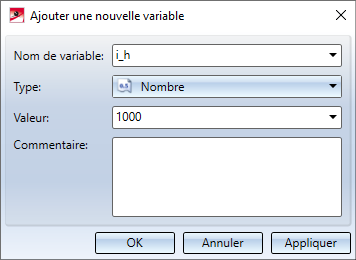

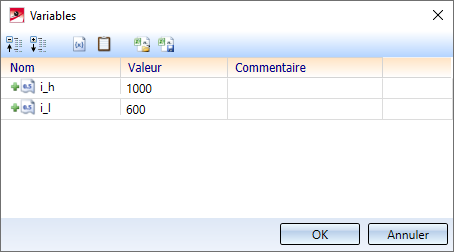

- Cliquez sur le bouton Ajouter une nouvelle variable et créez une variable au nom de i_h, Type Nombre, Valeur
1000. Ainsi qu'une autre variable au nom de i_l avec la valeur de600.
- Fermez la fenêtre Variables par un clic sur OK.

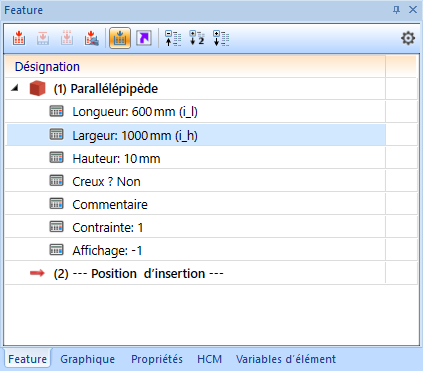

- Sélectionnez le parallélépipède. Dans la fenêtre Feature de l'ICN, vous trouvez l'entrée de Feature Parallélépipède. Déployez son arborescence. Double-cliquez sur l'entrée Longueur: 600 et indiquez dans la fenêtre qui s'ouvre
i_l. Procédez de la même façon pour l'entrée Largeur: 1000 pour lui attribuer la valeuri_h.

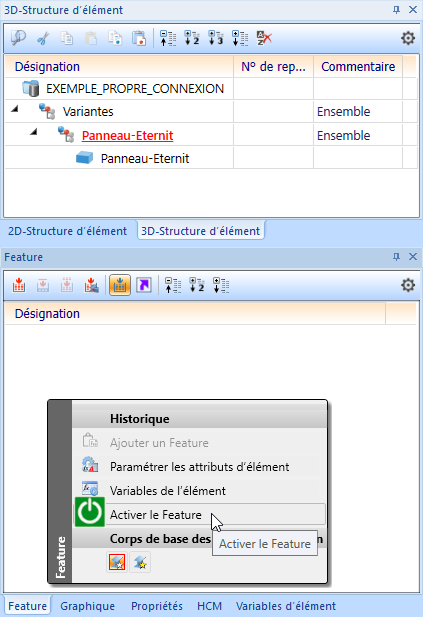

- Sélectionnez l'ensemble Panneau-Eternit. Celui-ci ne possède encore aucun historique de Feature, c'est pourquoi il vous faut l'activer : cliquez ici avec le bouton droit de la souris dans la zone vide de la fenêtre de l'onglet Feature dans l'ICN et sélectionnez la fonction Activer le Feature.

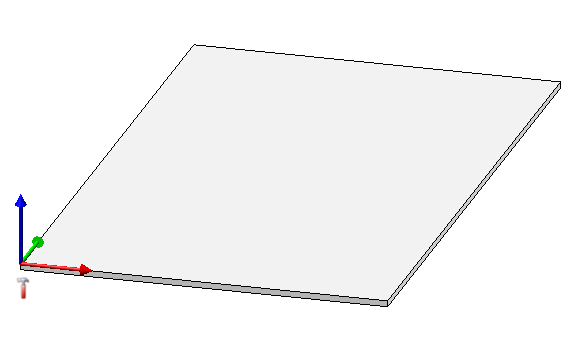

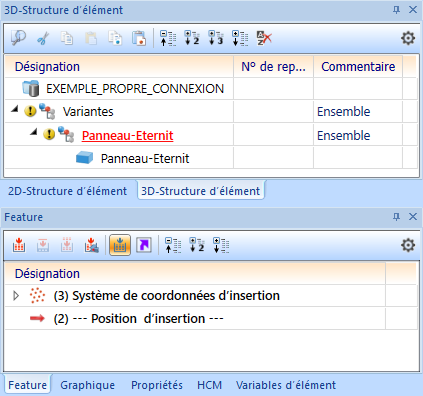

- Allez maintenant dans la barre de menus Scène > Divers > SC universel > Définir le SC d'insertion, puis identifiez l'un après l'autre les points en bas à gauche, en bas à droite et en haut à gauche de la face supérieure du parallélépipède.

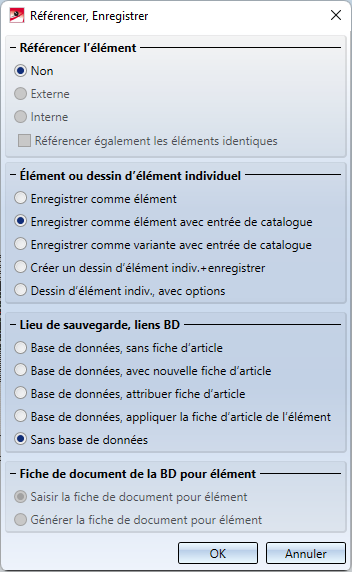

- Le parallélépipède est maintenant prêt pour être enregistré dans le catalogue pour un futur calepinage d'élément. Sélectionnez l'ensemble Panneau-Eternit et activez la fonction Scène > Enreg./Référencer > Élément (Référencer l'élément, Enregistrer, Dessin d'élément individuel). Dans la fenêtre qui apparaît, cochez Sans référencer, Enregistrer comme élément avec entrée de catalogue et Sans base de données.

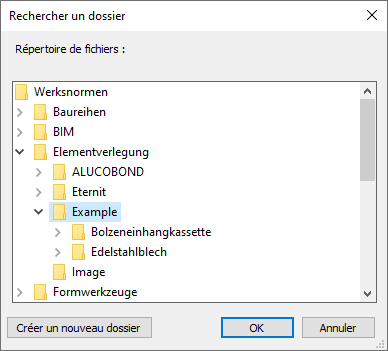

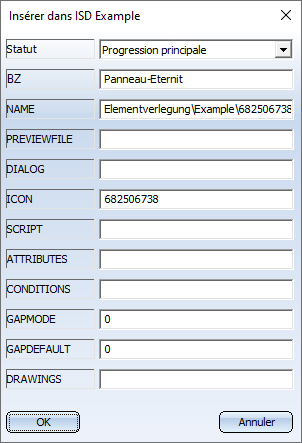

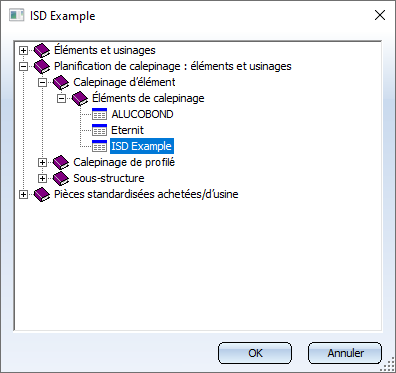

- Comme répertoire de données, sélectionnez Werksnormen\Elementverlegung\Example, comme catalogue Planification de calepinage : éléments et usinages \Calepinage d'élément\Éléments de calepinage\ISD Example. Vous pouvez reprendre les données qui apparaissent telles quelles ; un bitmap ne doit pas être créé.
Prochaine étape : Créez une variante pour la sous-structure
