Variante de design Rabat pour SZ20
Ce cas de traitement ne peut être réalisé directement au moyen de la fenêtre de dialogue du calepinage d'élément !
Dans le but de créer de telles jonctions, veuillez alors procéder comme suit :

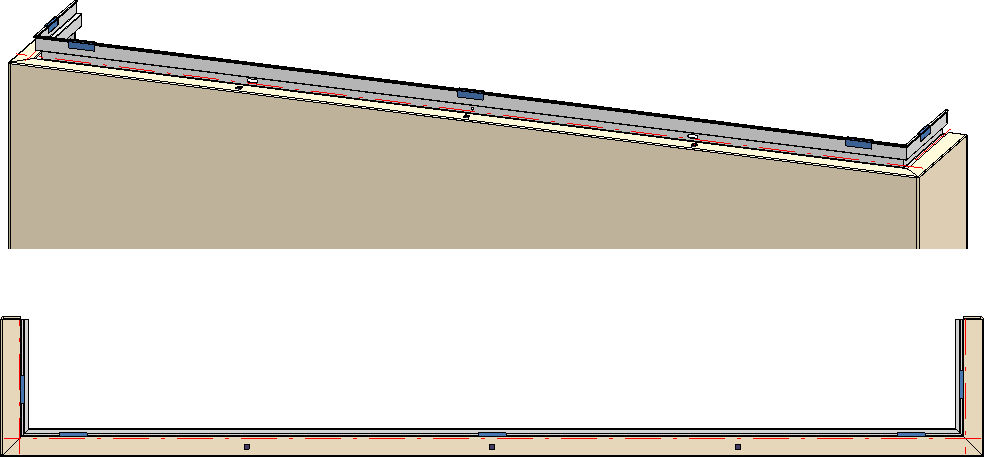

- Concevez les cassettes SZ20 avec le calepinage d'élément. Sélectionnez-y pour la jonction à gauche et/ou à droite le paramètre Sans rabats.
- Ajoutez les nouveaux rabats sur le côté ouvert de la cassette (éventuellement avec un rabat latéral de 35mm ou bien de la profondeur de la cassette sélectionnée).
- Lancez, dans la fenêtre d'ancrage Fonctions bâtiment sous Tôle pliée, la variante de design Rabat pour SZ20.
- Sélectionnez l'arête de la longueur supérieure ou inférieure du nouveau rabat dernièrement ajouté.

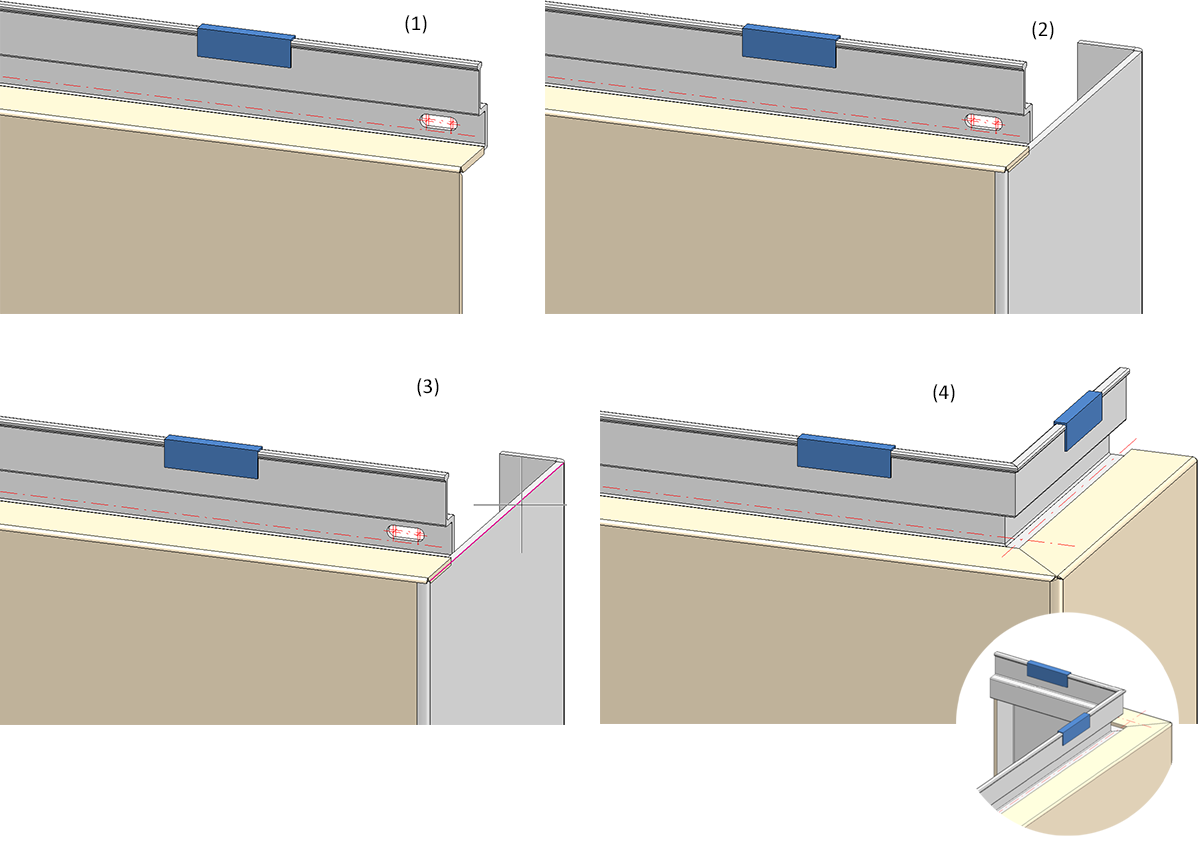

Exemple 1 : Coupe verticale = Standard
(1) Calepinage d'élément, Sans rabats, (2) Ajout d'un rabat avec un rabat latéral de 35mm, (3) Utilisation de la variante de design avec identification de l'arête, (4) Résultat
Exemple 2 : Coupe verticale = Acrotère court
(1) Calepinage d'élément, Acrotère court, Sans rabats, (2) Ajout d'un rabat et utilisation de la variante de design avec identification de l'arête, (3) Résultat
À savoir :
- L'insertion de la jonction latérale se fait sans raidissages.
- Il n'y a pas de connexion automatique sur la sous-structure, il faut donc décocher la case Créer les vis pour la sous-structure dans les Paramètres avancés du calepinage d'élément.
