Position du texte sur le développement
Par position du texte, vous déterminez la position et l'orientation des textes additionnels sur la projection développée de tôle. Pour pendre en compte la position du texte, vous devez cocher dans la fenêtre du Développement la case Texte additionnel et sélectionner comme placement À l'intérieur. Si "À l'intérieur" est sélectionné, mais aucun symbole de placement défini, l'annotation sera placée comme d'habitude, c'est-à-dire automatiquement sur une zone libre à l'intérieur de la projection développée.
Depuis le catalogue, vous disposez dans le tableau Alignement de texte (sous Normes d'usine > Symboles) du symbole de d'alignement du texte
en plusieurs tailles. Vous avez la possibilité également de compléter le tableau avec vos propres symboles.
Le symbole d'alignement de texte est visible sur la tôle 3D, mais invisible sur la projection développée en strate 0.
- Activez tout d'abord le rabat de tôle à modifier.
- Lancez ensuite la fonction Position du texte sur le développement.
Après le lancement de la fonction, la fenêtre de dialogue Paramètres s'affiche. (Exception : vous avez coché l'option Ne plus afficher la fenêtre).
- Déterminez les Paramètres souhaités, puis cliquez sur OK.
- Identifiez si besoin la surface à modifier, par ex. via 2 arêtes ou 2 points.
- Sélectionnez maintenant la taille de l'alignement du texte dans le catalogue.

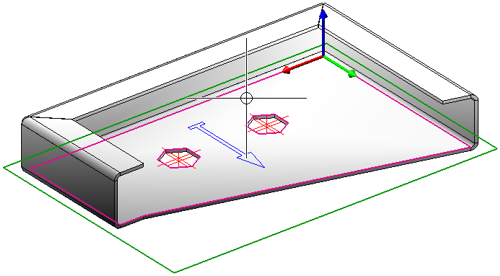

- Indiquez la position d'insertion.

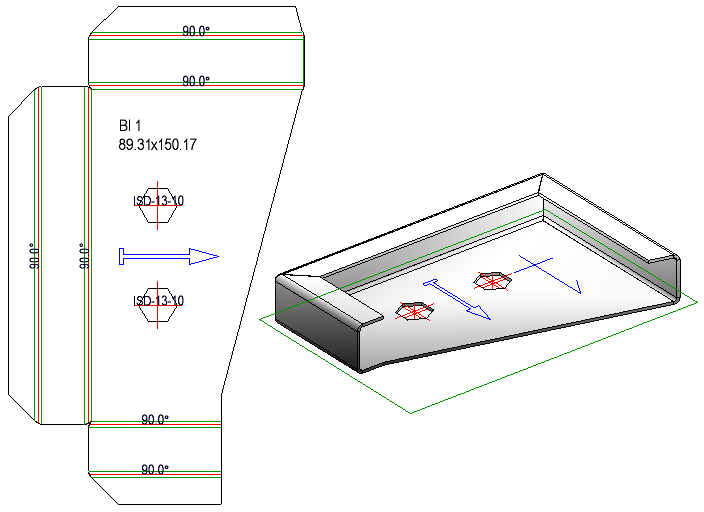

La ligne la plus longue du texte additionnel sera centrée sur le point d'intersection de la croix.
