Joindre les tôles
À l'aide de cette fonction, vous pouvez connecter des tôles pliées avec leur propre Feature. Il est impératif que l'épaisseur, le matériau ou le semi-produit des tôles concordent et que la tôle de base ait été créée avec une des fonctions suivantes :
- Tôle de base,
- Tôle le long de l'esquisse,
- Tôle depuis esquisse,
- Tôle depuis solide,
- Tôle depuis surface.
Sélectionnez tout d'abord une tôle et lancez la fonction. Sélectionnez ensuite les tôles à joindre. Mettez fin à la sélection par un clic sur la molette de la souris.
L'historique de Feature des tôles jointes sera ajouté à la suite de l’historique de la tôle active. Le Feature concernant la création et les autres étapes de Feature, comme par exemple Ajouter un rabat, sont conservés.
Dans la structure d'élément, les rabats et les zones de pliage sont également ajoutés à la tôle pliée active. La tôle pliée jointe sera, elle, supprimée de la structure d'élément.

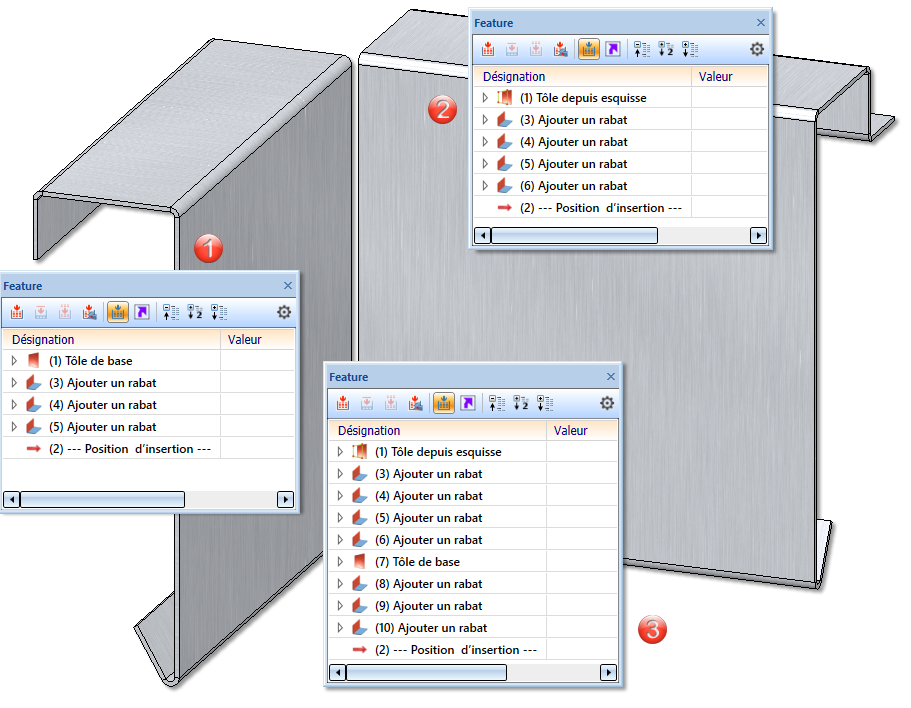

(1) Tôle active
(2) Tôle jointe
(3) Historique de Feature après raccordement. Le Feature de la deuxième tôle fait suite à celui de la première tôle
