Rogner ou tronquer une tôle

Rogner > Mode : Individuel, avec jeu de coupe

Rogner > Mode : Individuel, à fleur

Ces deux modes vous permettent de couper chaque rabat individuel sur une surface de coupe.

  1. Identifiez l'arête longitudinale du rabat ou, par un clic droit, le chant.

Si vous souhaitez identifier un autre rabat, cliquez dans l'encart Arête/Plan sur l'icône .

  1. Identifiez maintenant le plan de rognage, par ex. via 3 points, 2 arêtes ou une surface.

Là encore, il est toujours possible d'activer un autre plan grâce à l'icône .

  1. Cochez Prolonger  pour les rabats ou les éléments de tôle qui n'arrivent pas jusqu'à la surface de rognage.
  2. Appliquez avec le bouton OK.

En cliquant sur Appliquer, la modification est exécutée, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK.

D'autres modifications peuvent être appliquées avec l'historique du Feature. Pour ce faire, effectuez un double-clic par ex. sur le Feature Tronquer à la surface et modifiez les données dans la fenêtre de dialogue qui s'affiche.

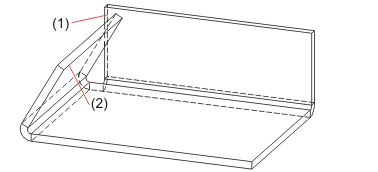

(1) Tôle à couper
(2) Plan de rognage

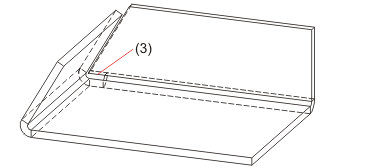

(3) Tenir compte du jeu de coupe au moment de raccourcir

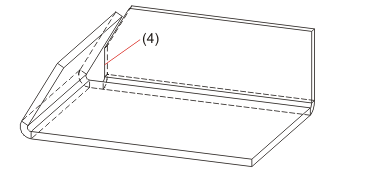

(4) Tôle raccourcie à fleur

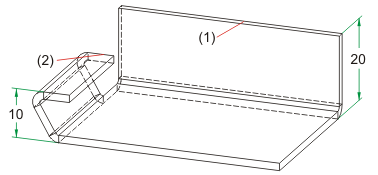

(1) Tôle à couper
(2) Plan de rognage

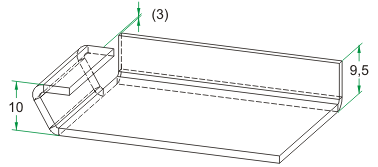

(3) Tôle tronquée avec prolongement

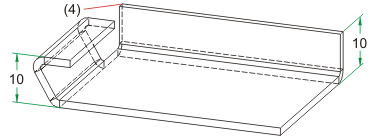

(4) Tôle tronquée sans prolongement

Rogner (Tôle 3D) • Rogner ou tronquer un plan avec prolongement (Tôle 3D)
