Ajouter un rabat à 180°

Tôle pliée > Ajouter > Ajouter un rabat

La fonction Ajouter rabat comprend différents processus d'ajout de rabats. Pour créer un rabat avec un angle à 180°, vous devez suivre les options suivantes :

• Comme référence, choisissez ou bien
• Direct, jusqu'à la tangente extérieure ou bien
• Direct, jusqu'à la tangente intérieure



• Pour le mode de l'insertion, choisissez une des options suivantes
• Sans raccourcir
• Raccourcir, tangente extérieure
• Raccourcir, tangente intérieure
• Jusqu'au plan, extérieur
• Jusqu'au plan, intérieur

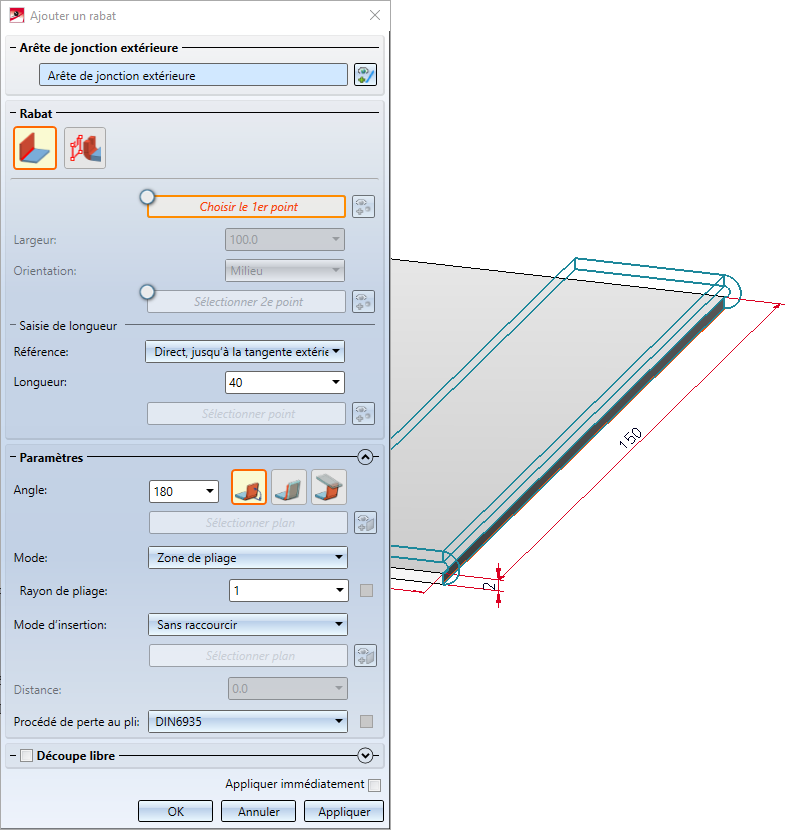

Exemple :

Ajouter un rabat (Tôle 3D)
