Transfert des attributs de semi-produit dans une fiche d'article créée manuellement
Vous avez la possibilité dans le Gestionnaire de Configuration, de définir les attributs de semi-produits (aussi appelé produits semi-finis) que vous voulez transférer à une fiche d'article créée manuellement. Il est au préalable impératif d'avoir créé (manuellement) la fiche d'article à l'aide de la fonction (clic droit sur l'élément principal de tôle dans l'ICN) Nouvelle fiche d'article + attribuer et que vous ne transfériez pas une fiche d'article de semi-produit en sélectionnant un produit semi-fini, par exemple, lors de la création d'une tôle de base. De plus, dans le catalogue, chacune des colonnes du tableau à transférer doit être liée à un attribut HELiOS. Le tableau est ensuite transmis à HELiOS.
Exemple :
- Lancez le CATEditor en lançant le fichier CATEDITOR.EXE

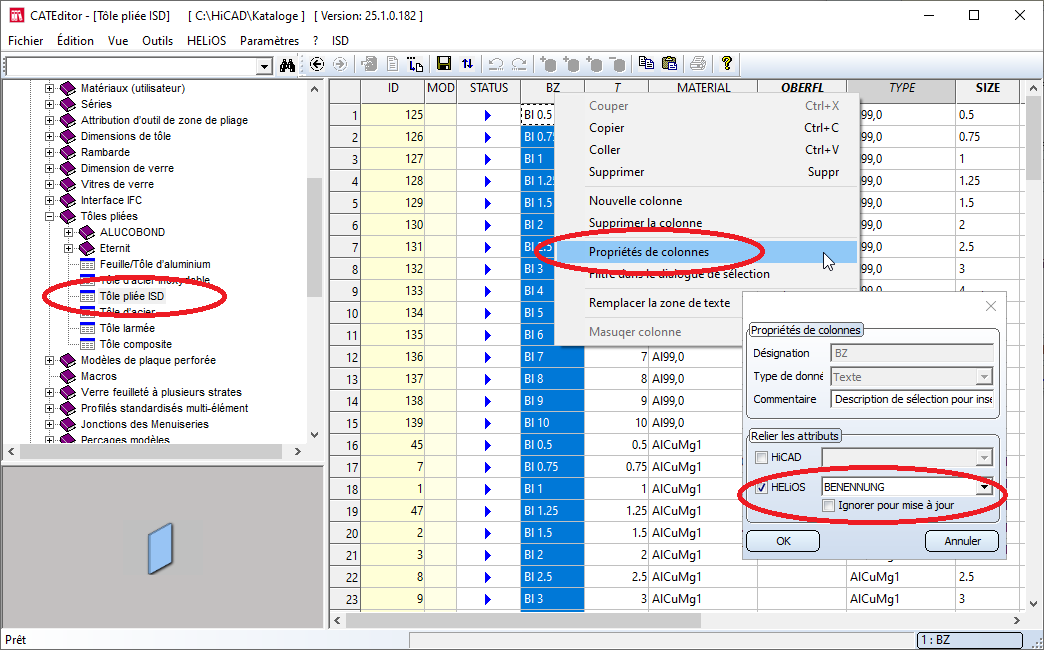

du répertoire EXE de HiCAD. Le catalogue doit être connecté à HELiOS (HELiOS > Connexion). - Ouvrez le tableau Normes d'usine > Tôles pliées > Tôle pliée ISD et effectuez un clic droit sur l'en-tête de la colonne BZ.
- Cliquez sur la fonction Propriétés de colonne.
- Cochez
HELiOS, sélectionnez un attribut, par ex. BENENNUNG (DÉNOMINATION) et quittez la fenêtre de dialogue par OK. - Procédez de la même manière pour la colonne MATERIAL. Indiquez ici comme attribut de semi-produit BENENNUNG2 (DÉNOMINATION2).
- Enregistrez le tableau

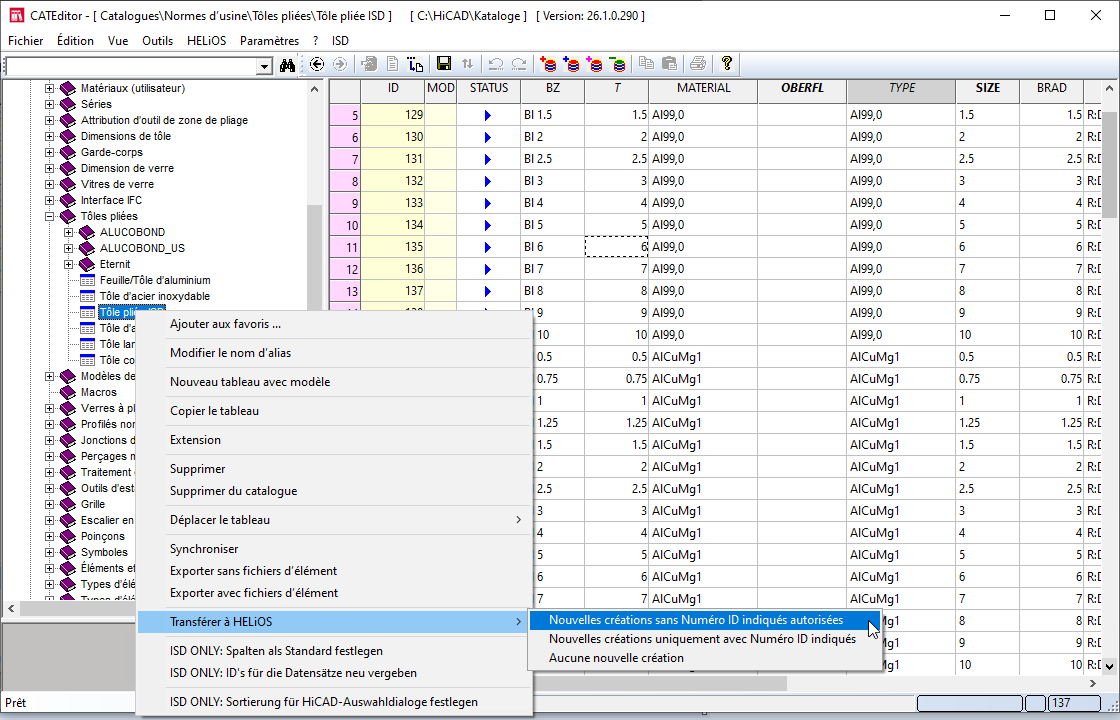

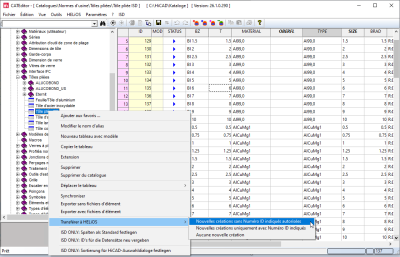

. - Par un clic droit sur le nom du tableau Tôle pliée ISD, sélectionnez la fonction Transférer à HELiOS.
- Quittez le CATEditor et ouvrez le Gestionnaire de Configuration (ISDConfigEditor.exe) du répertoire EXE de votre dossier d'installation HiCAD.

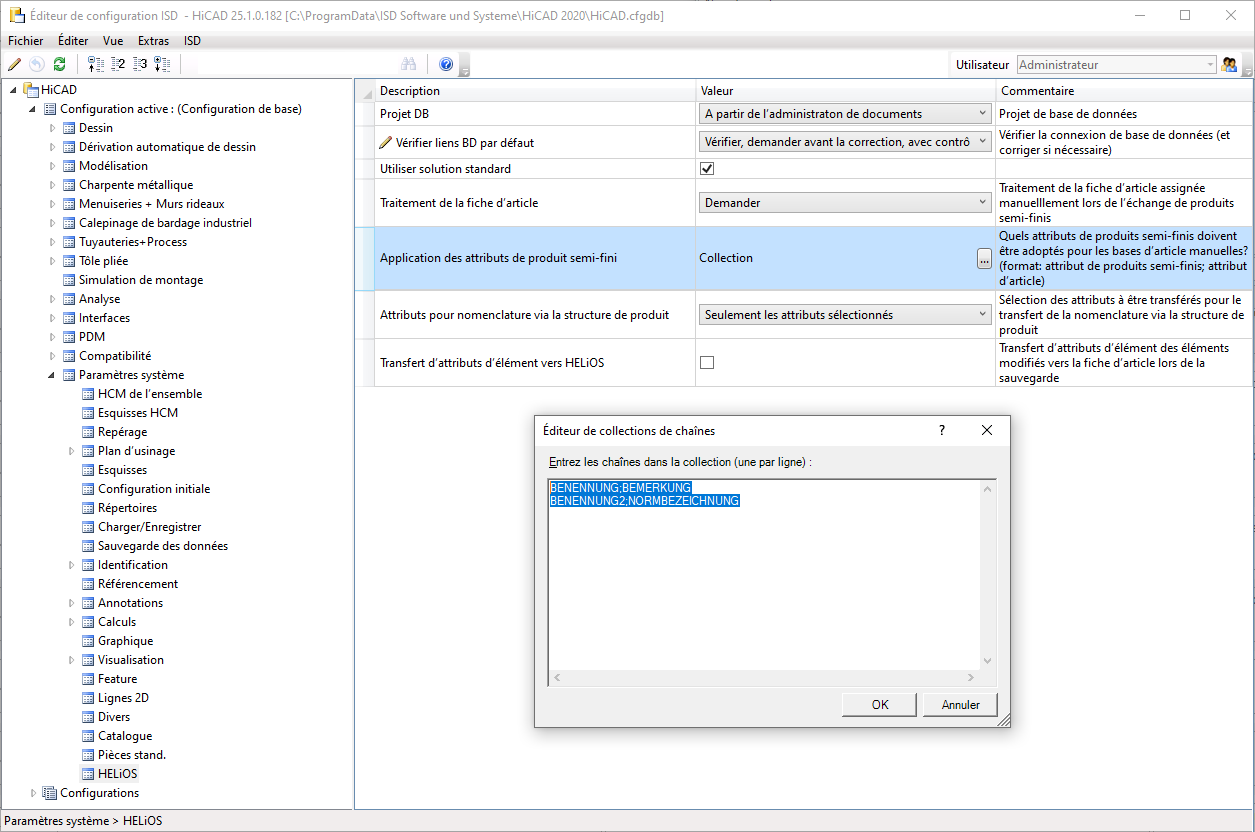

- Dans Paramètres système > HELiOS > Application des attributs de produit semi-fini, indiquez comme valeur l'attribution. Cela signifie que l'attribut de produit semi-fini du CATEditor devient un attribut d'article.
BENENNUNG;BEMERKUNG (DÉNOMINATION;REMARQUE)
BENENNUNG2;NORMBEZEICHNUNG (DÉNOMINATION2;DÉSIGNATION_STANDARD)
- Quittez le Gestionnaire de Configuration et démarrez HiCAD.
- Dessinez une tôle de base sans produit semi-fini.

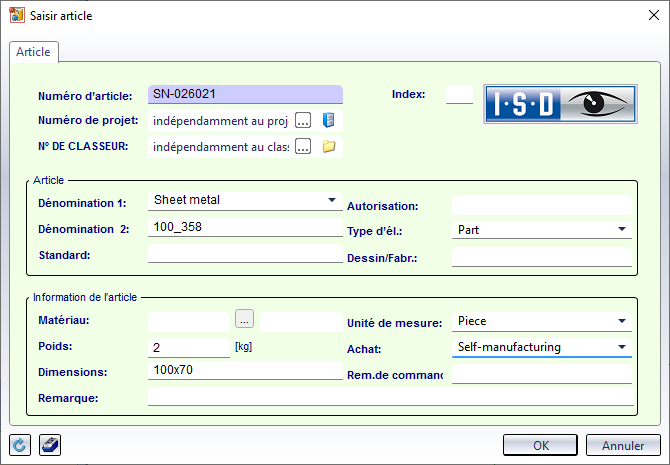

- Par un clic droit sur l'élément principal de tôle dans l'ICN > HELiOS, finalisez manuellement l'attribution aux données de fiche d'article au moyen de la fonction Nouvelle fiche d'article + attribuer
.
- Maintenant, à partir du Feature Tôle de base, sélectionnez par un double-clic un produit semi-fini à partir du tableau Tôle pliée ISD.
La fiche d'article a maintenant deux nouvelles entrées. Dans Standard se trouve l'attribut de produit semi-fini BENENNUNG2 (DÉNOMINATION2) et dans Remarque se trouve BENENNUNG (DÉNOMINATION). Si vous changez par la suite de produit semi-fini, les valeurs de Standard et de Remarque seront également modifiées (clic droit dans l'ICN > HELiOS > fonction Afficher fiche d'article).
