Tenon mortaise
Dans la pratique, les assemblages par tenon mortaise seront utilisés pour un positionnement rapide et le soudage des tôles. À l'aide de la variante de design Tenon mortaise, vous pouvez connecter facilement deux tôles de base l'une avec l'autre.
Les tôles de base doivent avoir dans leur prolongement un point d'intersection commun.
- Sélectionnez l'arête extérieure de la première puis de la deuxième tôle de base.
La première tôle reçoit un découpage approprié et la deuxième tôle les tenons.
Si, après sélection des arêtes, l'insertion est possible, alors la fenêtre de dialogue s'ouvre.

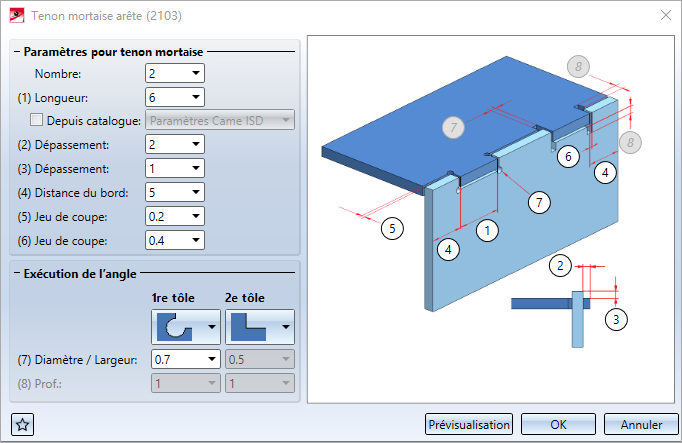

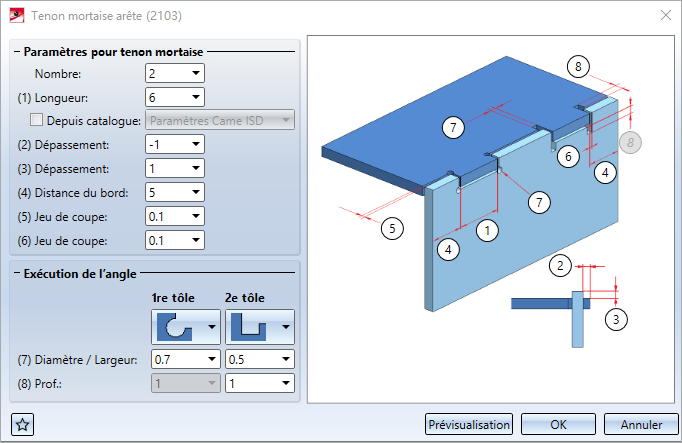

- Saisissez les paramètres pour votre insertion.
Après avoir saisi toutes les données nécessaires, l'assemblage par tenon mortaise peut être inséré. En cliquant sur la Prévisualisation, l'assemblage par tenon mortaise sera inséré, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données et d'en contrôler le résultat par la Prévisualisation. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification.
- Si vous souhaitez insérer la variante, alors quittez la fenêtre de dialogue par OK.

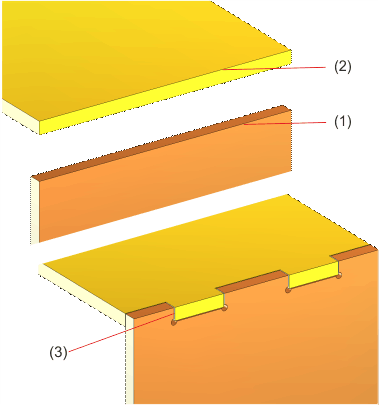

(1) Arête extérieure de la première tôle
(2) Arête extérieure de la deuxième tôle
(3) Tôles sans dépassement, exécution de l'angle arrondie pour la deuxième tôle
Exemple avec dépassement

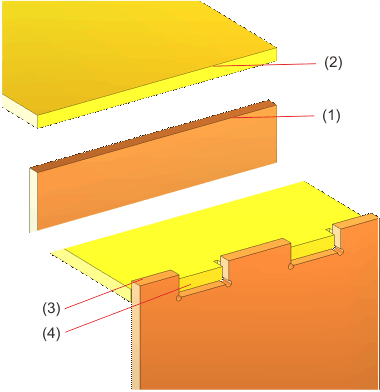

(1) Arête extérieure de la première tôle
(2) Arête extérieure de la deuxième tôle
(3) Première tôle avec 1 mm de dépassement et exécution de l'angle arrondie
(4) Deuxième tôle avec dépassement négatif et découpage rectangulaire
