Tenon mortaise pour la tôle
Dans la pratique, les assemblages par tenon mortaise seront utilisés pour un positionnement rapide et le soudage des tôles. À l'aide de la variante de design Tenon mortaise, vous pouvez connecter facilement deux tôles de base l'une avec l'autre.
Les tôles de base doivent avoir dans leur prolongement un point d'intersection commun.
- Sélectionnez l'arête extérieure de la première tôle de base recevant le tenon.
- Sélectionnez ensuite la surface recevant le découpage.

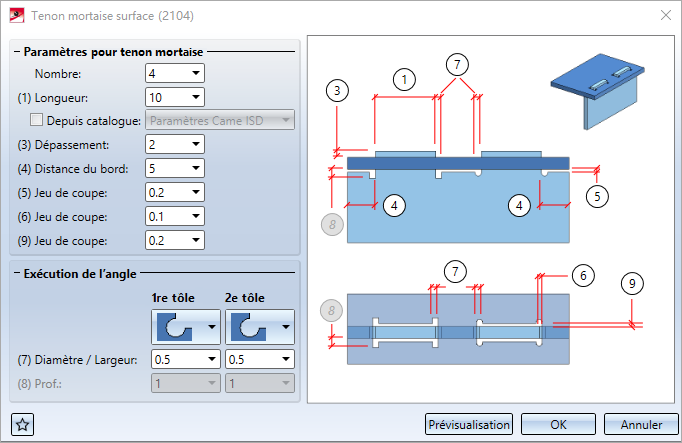

Si, après sélection des tôles, l'insertion est possible, alors la fenêtre de dialogue s'ouvre.
- Saisissez les paramètres pour votre insertion.
- Choisissez l'exécution de l'angle et saisissez, par exemple, le diamètre pour un rayon tangentiel.
|
1re tôle |
|
2e tôle |
|
|---|---|---|---|
|
|
Aucune exécution de l'angle Percer Découper un rayon tangentiel Découpe en rectangle |
|
Aucune exécution de l'angle Percer Découper un rayon tangentiel Découper en rectangle Découper en oblong |
Après avoir saisi toutes les données nécessaires, l'assemblage par tenon mortaise peut être inséré. En cliquant sur la Prévisualisation, l'assemblage par tenon mortaise sera inséré, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données et d'en contrôler le résultat par la Prévisualisation. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification.
- Si vous souhaitez insérer la variante, alors quittez la fenêtre de dialogue par OK.

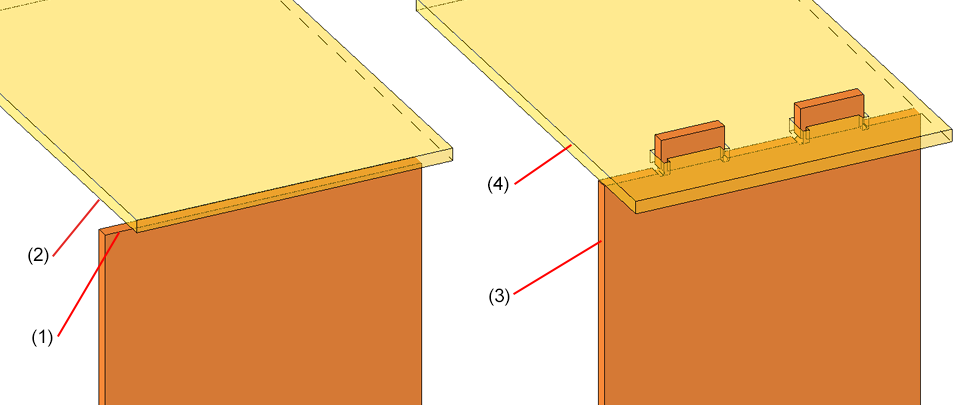

(1) Arête extérieure de la première tôle
(2) Sélectionner le côté inférieur de la 2e tôle comme surface
(3) Première tôle avec 3 mm de dépassement et exécution de l'angle arrondie
(4) Deuxième tôle avec découpage rectangulaire
